Результат выполнения научно-исследовательской работы.

Очистные сооружения - металлопластиковые полнозаводского изготовления, блочно - модульные, четырехступенчатые.

Состав очистных сооружений: установка приготовления и дозирования химических реагентов; блок полочных отстойников; блок флотаторов; блок фильтров сорбционных синтетических; емкость промежуточная с фильтрпатронами, отсеков насосов погружных; блок фильтров напорных; узел сбора и обезвоживания осадка; узел обеззараживания воды; грузоподъемный механизм; комната оператора - инструментальная.

Сооружения располагаются в здании на отметке +0,15 от земли. Пол здания- бетонный с уклоном в сторону зумпфа с погружным насосом для откачки дренажных и поливомоечных вод с пола.

Число ступеней очистки предназначено для достижения оптимального технико - экономически обоснованного извлечения загрязнений с максимально - возможным эффектом очистки и минимальными эксплуатационными затратами на каждой ступени, увеличения срока службы последней наиболее дорогой ступени - фильтр - модулей.

Сооружения очистки работают следующим образом.

На технической воде готовится раствор химических реагентов. Первичные дозы принимаются расчетными. Затем, по мере накопления опыта эксплуатации и запуска всех ступеней очистки, дозы снижаются до оптимальных.

Растопленный снег в виде талой сточной воды, содержащей загрязнения в виде мелких илистых частиц механических примесей, агрегатированной взвеси и нефтепродуктов самотеком поступает на первую ступень очистки - в камеры хлопьеобразования блоков полочных, затем в сами полочные отсеки. Здесь в тонких слоях происходит основное извлечение механических примесей и пленочной части нефтепродуктов.

Затем вода перетекает в блоки флотаторов. Здесь мелкопузырчатой флотацией на поверхность и затем в боковые карманы извлекаются мелкая фаза загрязнений: агрегатированная взвесь и эмульгированные нефтепродукты.

Селективное извлечение некоторой части растворенных загрязнений и остатки примесей уровня "микрочастицы - макро - молекулярный размер" осуществляется в блоках третьей ступени очистки на сорбционных фильтрах из синтетической легко регенерируемой загрузки.

Окончательная очистка до Норм сброса воды в водоем РХН осуществляется в напорных угольных фильтрах. Ввиду качественной очистки воды на предыдущих ступенях фильтро - цикл напорных фильтров значительно продлен.

Очищенная вода самотеком отводится через выпуск в водоем.

Осадок, по мере накопления, отводится из очистных сооружений в декантатор: на первой ступени принудительным вращением шнеков, на второй и последующих ступенях - под действием давления гидростатического столба воды в силу его достаточной текучести. Сюда, при необходимости, добавляется некоторое количество раствора флокулянта. Обезвоженный осадок по мере его фактического накопления сертифицируется по классу опасности и, соответственно, утилизируется.

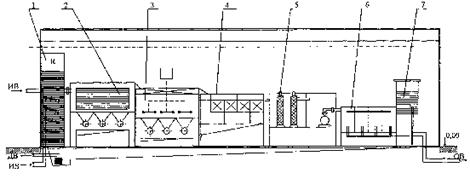

Схема очистных сооружений

Обозначения оборудования:

1. установка приготовления и дозирования химических реагентов;
2. блок полочных отстойников;
3. блок флотаторов;
4. блок фильтров сорбционных;
5. емкость промежуточная с фильтрпатронами и насосом;
6. блок фильтров напорных;
7. узел обеззараживания воды.

Обозначения трубопроводов:

ИВ исходная сточная вода от снегоплавления;

ОВ очищенная вода;

ДВ декантированная (дренажная) вода с пола, опорожнения и т. п.
