Результат выполнения конструкторской разработки

Нефтемасложироуловитель колодезного типа включает собственно колодец диаметром не менее 2 000 мм с двумя горловинами - люками - лазами с заглубленной ниже традиционной лотковой частью на глубину около 1 500 мм, а также- нефтемасложироулавливающее оборудование. Последнее включает (рис.): трубопровод подающий; перегородку - козырек грязеотводящую; сборник грубодисперсных примесей (ГДП) в виде съемной решетки с синтетической съемной сеткой - кассетой; направляющие опоры; нефтемасло или жиросборный карман, оборудованный съемной кассетой с сорбирующей подложкой; фильтрпатроны, зажимы накидные; трубопровод отвода очищенной воды.

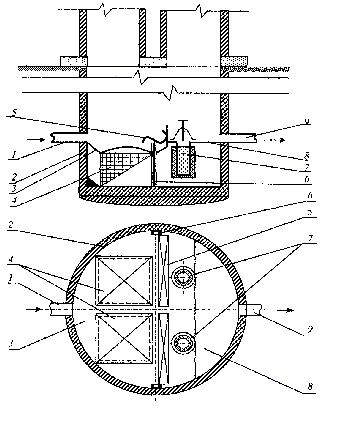

Обозначения оборудования:

1 - трубопровод подающий;

2 - корпус - колодец;

3 - перегородка грязеотво-дящая;

4 - сборник грязи - модуль решетка;

5 - сборник пленки жира;

6 - направляющие опоры;

7 - зажим накидной;

7 - фильтрпатрон с зажимом накидным;

8 - плита перекрытия камеры; 9 - трубопровод отводящий;.

Уловитель работает следующим образом. Сточная вода или технологическая жидкость, содержащая пленочные нефтепродукты или масла, или жиры и механические примеси, по подающему трубопроводу поступает в первую камеру. Здесь ГДП задерживаются сеткой решетки, а легкие загрязнения и мелкие частички примесей

проходят транзитом далее во вторую камеру.

Фильтрпатрон в виде многослойной сорбирующей оболочки на перфорированной полиэтиленовой трубной основе обеспечивает протекание воды из всего объема второй камеры. Вода, поднимаясь в этом объеме, равномерно фильтруясь через патрон, оставляет на наружной поверхности нефтепродукты, масла или жиры и, таким образом, очищается. Отводится вода также по трубопроводу.

Эксплуатация уловителя сводится к обязательному извлечению сетки и периодическому съему решетки для чистки от ГДП, съему и извлечению кассеты с отжимом сорбирующей подложки, извлечению фильтрпатрона и отжиму - съему с его поверхности нефтепродуктов, масел или жира.

Периодичность чистки фильтров - отжима и съема легких загрязнений определяется содержанием этих загрязнений. Несвоевременное извлечение фильтров и съем масел, жира приводит к тому, что на этих загрязнениях сорбируются мелкие механические примеси, создавая вместе с первыми практически сплошную пленку, непроницаемую для воды. Это приводит к превышению уровня воды. Таким образом, данный уловитель требует эксплуатации аналогичной эксплуатации полноценных очистных сооружений.

Малое содержание нефтепродуктов, масел или жиров значительно продлит период чисток уловителя и продолжительность эксплуатации фильтров.

Фильтр - модули синтетические и практически могут не заменяться, а дополняться ввиду их только механического износа и постепенного выноса с очищенной водой.

Предпочтительно располагать уловитель на территории, доступной для надлежащего уровня эксплуатации и подъезда автомобиля - илососа.
