Нефтемасложироуловитель подземный состоит не менее чем из двух симметричных блоков (коридоров).

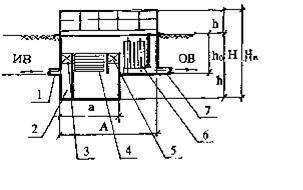

Рис. 1 Нефтемасложироуловитель. Рразрез продольный

Блок содержит корпус прямоуголь-ной формы, корзины улавливания грубодисперсных загрязнений (ГДП), фильтры плавающие с загрузкой из ППУ "снизу - вверх", полочные модули тонкослойного отстаивания из гидрофобного гофрированного синтетического листа, фильтрмодули "сверху - вниз" синтетические сорбирующие. Блок оборудован также осадкоотводными и нефтеотводными трубами, плитами перекрытия съемными утепленными, балкой подъема модулей, над подземным блоком рекомендуется навес. К блоку должен быть обеспечен подъезд эксплуатируемого автоспецтранспорта - илососа и др.

Обозначения

1.трубопровод подачи исходной сточной воды (ИВ);

2.корпус уловителя;

3.фильтр плавающий синтетический;

4.модуль полочный тонкослойного отстаивания;

5.фильтр;

6.фильтрпатроны двух- трехслойные;

7.трубопровод отвода очищенной воды (ОВ).

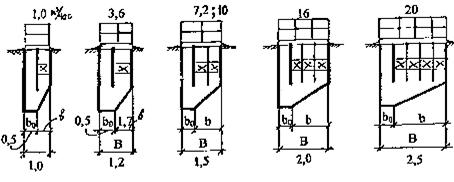

Рис. 2 Нефтемасложироуловитель Разрезы поперечные

Принцип действия основан, преимущественно, на использовании разности в плотностях между загрязнениями и водой в гравитационном поле, фильтровании загрязнений через взвешенный фильтр, отстаивании в тонком слое, коалесценции - сорбции.

Работает сооружение следующим образом. Сточная вода, содержащая механические примеси и нефтепродукты, масла, жиры подается в нижнюю часть блока. Крупные грубодисперсные примеси (ГДП) по инерции попадают в корзину , далее вода снизу - вверх, через плавающий (взвешенный) фильтр перетекает вверх, затем опять вниз и очищается в межполочном пространстве модуля полочного. В нижних частях этих отсеков, накапливаясь, мехпримеси образуют осадок. Нефтепродукты, жиры в виде укрупненных на полках капель (глобул) всплывают, образуя пленку. Очистка, преимущественно, от остатков нефтепродуктов и мелкодисперсной взвеси осуществляется "сверху - вниз" в объемном фильтре, загруженном синтетическим гидрофобным нетканым материалом и в двух-, трехслойных фильтрпатронах. Очищенная вода отводится по трубам , осадок и нефтепродукты откачиваются через трубы.

Эксплуатация блоков сводится к своевременному извлечению ГДП, осадка, пленки нефтепродуктов (жиров) и периодической (1 раз в сезон) чистке - профилактике - регенерации фильтров.

Периодичность извлечения ГДП, осадка и нефтепродуктов устанавливается в период пуско-наладки и опытной эксплуатации в первый год (сезон). Извлечение ГДП осуществляется открытием плит крыши, подъемом на канате с опиранием на ось балки фильтрмодуля и затем корзины. Отсасывание осадка осуществляется через направляющие трубы, пленки нефтепродуктов (жиров) через трубу ассенизационной вакуумной машиной (илососом). Указанные загрязнения извлекаются и утилизируются раздельно.

Устройство наклонного дна и фундамента под него оправдано, несмотря на некоторые дополнительные капитальные вложения, значительным снижением эксплуатационных затрат. Цикл промывки сокращается в 2 - 3 раза и, соответственно, меньшие эксплуатационные затраты.
