Результат выполнения научно-исследовательской работы

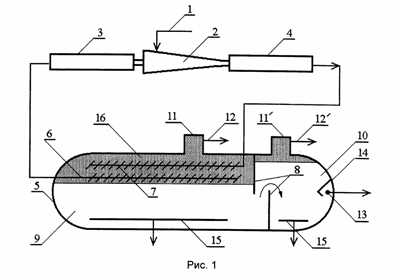

Аппарат работает следующим образом (рис. 1).

Сточная вода, содержащая плавающую и эмульгированную нефть, а также механические примеси, по трубопроводу 1 под напором 0,3-0,4 МПа подается в гидроциклон 2, где осуществляется гидродинамическая обработка сточной воды в поле центробежных сил, в результате чего разрушаются бронирующие оболочки на частицах нефти и происходит разделение сточной воды на два потока эмульсии: поток из верхнего слива гидроциклона 2 поступает в цилиндрическую камеру 3, а поток из нижнего слива гидроциклона поступает в цилиндрическую камеру 4. Потоки эмульсии поступают в цилиндрические камеры 3 и 4 в виде закрученных струй, энергия которых используется для повышения эффективности очистки нефтесодержащих сточных вод. Движение жидкости в камерах осуществляется в развитом турбулентном режиме. Поток эмульсии из цилиндрической камеры 3 верхнего слива гидроциклона 2 поступает в нижний распределитель 6, а из него в виде равномерно распределенного потока в слой нефти 16, где осуществляется контактная очистка воды от нефти. Поток эмульсии из цилиндрической камеры 4 нижнего слива цилиндрической камеры 4 нижнего слива гидроциклона 2 поступает в верхний распределитель 7, а из него в виде распределенного потока - тоже в слой нефти 16. Потоки из цилиндрических камер 3 и 4 встречаются, интенсивно перемешиваются и контактируют в слое нефти 16, что также повышает эффективность очистки воды.

Уловленная нефть накапливается в слое 16 и по мере накопления отводится через нефтесборник 11 и патрубок 12. Отстоявшаяся вода с остаточным содержанием нефти через перегородки 8 поступает в буферную зону 10, где также происходит отстаивание частиц нефти, которые накапливаются в нефтесборнике 11' и отводятся по патрубку 12', очищенная вода из буферной зоны 10 через патрубок 13 с отбойником 14 отводится потребителю. Накопившийся осадок в отстойнике 5 отводится через патрубки 15.

Применение БГКО позволяет повысить эффективность очистки нефтесодержащей сточной воды за счет обработки ее в цилиндрических камерах, осуществляемой последовательно во всех областях потока, а именно в зонах расширения закрученной струи, стабильного закрученного течения, затухания закрученного течения и осевого закрученного течения. Вследствие этого нефтесодержащая вода подвергается комплексной гидродинамической обработке, что дает возможность для создания эффективной технологии очистки нефтесодержащих сточных вод при наименьших материальных и энергетических затратах.
