Номер

71-002-03

Наименование проекта

Индикатор теплового градиента скважинный неконтактный ИТГСН

Назначение

Для определения температурного градиента обсадной колонны по стволу скважины выше статистического уровня путем непрерывного бесконтактного измерения локальной неоднородности теплового поля с дискретностью отсчета 0,02 гр. С

Рекомендуемая область применения

Одно- и многопластовые нефтяные месторождения

Описание

Результат выполнения научно-исследовательской и опытно-конструкторской работ.

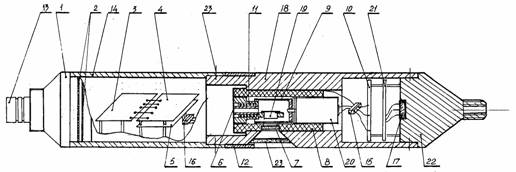

Конструкция индикатора содержит: головка приборная (1), кольца уплотнительные (2), интерфейс (3), усилитель, преобразователь (4), плата питания (5), приемная головка - ПГ (6), входное окно - ПГ (7), термостат (8), модулятор (9), стабилизатор скорости вращения модулятора (10), нагреватель термостата (11), козырек (12), разъем кабельной головки (13), корпус (14), разъемы (15, 16), входной транзистор (17), корпус ПГ (18), приемник (19), двигатель (20), регулятор температуры (21), наконечник (22), оптическая система (23).

Работа индикатора: инфракрасное (тепловое) излучение с поверхности колонны скважины проникающее через окно ПГ (7) фокусируется на приемнике (19), в преобразователе-усилителе (4) осуществляется преобразование аналогового сигнала, с выхода усилителя в десятиразрядный двоичный код.

Измеренная информация о локальной неоднородности теплового поля в виде двоичного десятиразрядного кода через интерфейс (3) передается в каротажный регистратор «ГЕКТОР», где происходит запись данных каротажа в память бортового компьютера в функции глубины, а также проходят первичную обработку и выводятся с помощью плоттера в виде геофизических кривых в масштабе и форме, заданных оператором.

Предварительные выводы по результатам промышленной эксплуатации индикатора указывают на возможность существенного повышения информативности исследований заколонных перетоков выше уровня жидкости в колонне; т.е. в тех условиях, где стандартно применяемые методы термометрии, изометрии, ГК не информативны. Результаты исследований особенно важны для изучения экологической обстановки. В некоторых скважинах выявлена зона интенсивной горизонтальной фильтрации вод непосредственно в приустьевой зоне.

При проведении ИТГСН снижаются требования к выдержке для стабилизации температуры в стволе скважины до исследования, отпадает необходимость установки цементных мостов для заполнения уровня в скважинах с низким пластовым давлением.

Малая инерционность индикатора позволяет не ограничивать скорости регистрации диаграмм.
