Результат выполнения конструкторской разработки.

Для механизации cтроительно-монтажных и ремонтных работ в рудниках, в том числе в шахтах, опасных по газу и пыли предлагается малогабаритный бетоносмеситель-укладчик, в котором реализованы две операции: приготовление бетонной смеси и транспортирование к месту укладки.

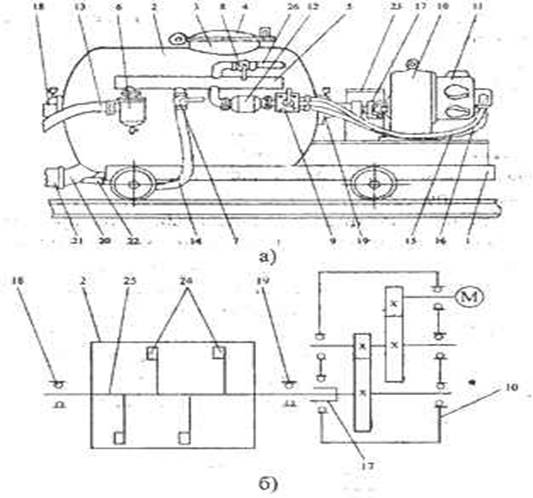

Устройство содержит раму 1 с установленной на ней емкостью 2, выполненную в виде цистерны и снабженную загрузочным люком 3 с крышкой 4; воздухораспределитель 5, снабженный масловлагоотделителем 6, запорными устройствами: краном поддува 7, краном подпора 8, трехходовым краном управления пневмодвигателя 9; редуктор 10, пневмодвигатель 11, масленку 12, рукава 13,14,15 и 16, муфту 17, подшипники 18 и 19, выходной патрубок 20 бетоновода 21, соединенных с рукавом 14 трубой 22; кожух муфты 23, рабочий орган, выполненный в виде лопастей 24, закрепленных на валу 25, установленный в подшипниках 18 и 19. Воздухораспределитель 5 соединен с емкостью 2 трубой 26. Масловлагоотделитель 6 расположен между воздухораспределителем 5 и рукавом 13.

В качестве пневмодвигателя можно использовать двигатель типа ДАР-14 м или ПФ-2,5.

Давление воздуха определяется по манометру МТ-60.

Подача инертных материалов в емкость осуществляется ковшовой машиной ПДМ, вагоном типа ВПК-7, шнековым или ленточным конвейерами.

Конструктивное выполнение внутренней емкости и лопастей исключает наличие мертвых зон и необходимость очистки емкости от остатков бетонной смеси. Бетоновод

снабжается гасителем скорости.

Устройство эффективнее по энергоемкости в 2,8 раза, металлоемкости в 4,6 раза, трудовым затратам в 2 раза, по высоте меньше в 2 раза.
