Данный материал является результатом научно-исследовательской работы авторов.

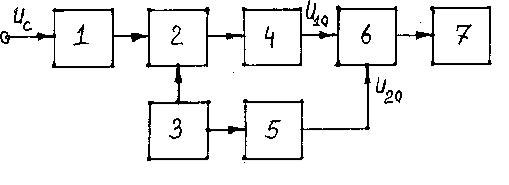

Функциональная схема вольтметра представлена на рис. 1. Прибор работает следующим образом.

Измеряемый низкочастотный сигналu_cсначала усиливается до нужной величины усилителем 1, а затем поступает на один из входов амплитудного модулятора 2, на другой вход которого подаётся высокочастотное напряжение синусоидальной формы от вспомогательного генератора 3. В результате сигналu_спреобразуется в амплитудно-модулированное напряжение, воздействующее на вход пикового детектора 4, вследствие чего вырабатываемое им постоянное напряжениеu₁₀будет пропорционально сумме амплитуд высоко- и низкочастотного колебаний.

Одновременно напряжение от генератора 3 подводится ко входу линейного детектора 5, создающего на своём выходе постоянное напряжениеu₂₀, пропорциональное лишь амплитуде высокочастотного колебания и совершенно не зависящее от параметров сигналаu_с, что позволяет увеличить полосу частот прибора.

В блоке 6 осуществляется вычитаниеu₂₀изu₁₀. Поэтому выходной сигнал блока 6, регистрируемый стрелочным индикатором 7, будет пропорционален только амплитуде измеряемого сигнала, точнее его пиковому значению.

Использование схемы на рис. 1 позволяет обеспечивать высокую линейность всей отсчётной шкалы вольтметра и расширить его полосу частот в десятки раз.

Рис. 1
