Результат научно-исследовательской работы.

При работе электродвигателя с номинальной загрузкой и коэффициенте напряжений обратной последовательности свыше 4% срок службы его изоляции сокращается в несколько раз, из-за дополнительного нагрева. Наиболее распространенные устройства защиты, такие как тепловые реле, не всегда успешно защищают электродвигатель от несимметричных режимов. К тому же в агрессивной среде их контакты часто отказывают в работе.

Для обеспечения номинального срока службы изоляции асинхронных электродвигателей предлагается устройство их защиты от несимметричных и неполнофазных режимов работы, возникающих в электрической сети.

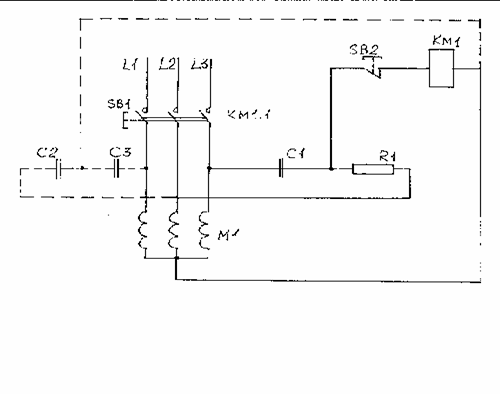

Схема электрическая принципиальная устройства защиты электродвигателей от несимметрии напряжений:

В состав устройства защиты входят: магнитный пускатель (КМ1), кнопка (sb2) «Стоп», конденсаторы (С1…С3), резистор (r1). При выведенной нулевой точке электродвигателя, вместо конденсаторов (С2 и С3), в состав устройства защиты вместо делителей входят индуктивные сопротивления, образованные обмотками самого электродвигателя. Конденсатор (С1) и резистор (r1) образуют первое плечо фильтра напряжений прямой последовательности. В качестве второго плеча фильтра используются: либо две обмотки электродвигателя, либо, при отсутствии выведенной нулевой точки электродвигателя конденсаторы (С2 и С3). Катушка магнитного пускателя подключена через кнопку «Стоп» (sb2) к средним точкам плеч фильтра, образованным активно - емкостным (С1 иr1) и реактивным делителями напряжения. Если нулевая точка электродвигателя не выведена, то в качестве второго плеча фильтра следует использовать конденсаторы (С2 и С3).

При нормальной работе электрической сети запуск электродвигателя осуществляется посредством механического воздействия на якорь магнитного пускателя. При этом, напряжение на выходе фильтра напряжения прямой последовательности и, соответственно, на катушке магнитного пускателя (КМ1) достаточно для удержания якоря в притянутом положении. Силовые контакты (КМ1.1) при замыкании обеспечивают запуск и последующую работу электродвигателя (М1).

При возникновении в сети обрыва фазы или значительной несимметрии напряжения на выходе фильтра наблюдается уменьшение напряжения. При достижении этого напряжения менее значения напряжения отпускания магнитного пускателя, произойдет отключение электромагнита и размыкание силовых контактов, что приведет к отключению электродвигателя от сети. Отключить электродвигатель можно также вручную посредством кнопки «Стоп».
