Номер 63-087-03 |
|
Наименование проекта Универсальное приспособление для вырубки прокладок |
|
Назначение Для безотходной вырубки деталей полукруглой формы из стеклолакоткани толщиной 0,1-0,15 мм и шириной 10-80 мм |
|
Рекомендуемая область применения Пробивка, вырубка, гибка мелких деталей простой и сложной конфигурации типа шайб, скоб, прокладок |
|

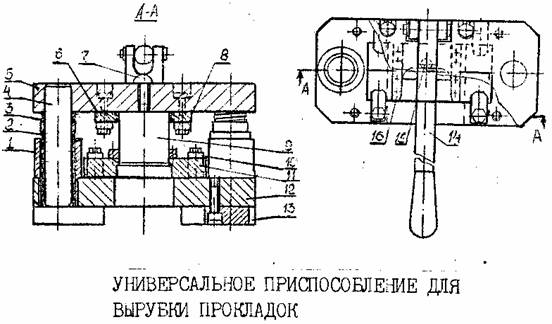

Описание Результат выполнения конструкторской разработки Состоит приспособление из верхней плиты 5 (см. рисунок), нижней плиты 12, которая крепится к верстаку или рабочему столу, двух брусьев 13, между которыми помещают металлический короб для сбора готовых деталей. Привод пуансона осуществляется с помощью рукоятки 14 с выступом сферической формы и упора 7 такой же формы. Пуансон возвращается в исходное положение пружинами 3. Колонки 4 и втулки 1 с шариковыми направляющими 2 используют для обеспечения точности и направления. Приспособление работает следующим образом. Съемный блок, состоящий из пуансонодержателя 6, пуансона 9, матрицы 11, упора 15 и направляющих планок 16, устанавливают между и нижней плитами и прикрепляют его прихватами 8 и 10. Лепту закладывают между направляющими планками до упора. Нажатием кнопки осуществляется рабочий ход, в результате чего происходит вырубка дели. Материал (стеклолакоткань ЛСК 150/180-sГоСТ 46176-78) подается в приспособление шириной, равной ширине готовой детали.
|
|
Преимущества перед известными аналогами Наличие сменного блока позволяет изготавливать детали нескольких типоразмеров, отличается точностью за счет использования направляющих и облегченным съемом сменных блоков |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 160 тыс. рублей |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 12.09.2003 |
