Рабочее оборудование землеройной машины содержит рукоять 1 (см. рис.), ковш с корпусом 2 и боковыми стенками 3, гидроцилиндр 4 поворота ковша и механизм разгрузки ковша. Механизм разгрузки состоит из выталкивающего устройства с приводом линий 5 и 6 высокого и низкого давлений, распределителя 8, упора 9 и установленного в линии высокого давления запорного пневмоэлемента 17. Механический орган 7 управления распределителя 8 выполнен с возможностью взаимодействия с упором 9. Выталкивающее устройство состоит из гибкой оболочки 10 и упругих связей 11. К корпусу 2 и боковым стенкам 3 ковша по периметру его кромок гибкая оболочка прикреплена жестко. К другим частям ковша оболочка прикреплена упругими связями 11. Корпус 2, боковые стенки и гибкая оболочка образуют замкнутую полость 12. Привод выталкивающего механизма выполнен из пневмопереключателя 13 с камерой управления 16, ресивера 15 и регулируемого дросселя 14, который подключен к ресиверу 15 и пневмопереключателю 13. При переключении пневмопереключателя имеется возможность сообщения замкнутой полости с линиями высокого или низкого давления.

Камера управления 16 подключена к ресиверу 15. Упор 9 размещен на штоке гидроцилиндра 4 поворота ковша. Ресивер выполнен с возможностью регулирования его объема. При разгрузке ковша упор 9 воздействует на орган 7 управления распределителя 8. Сжатый воздух поступает в замкнутую полость 12 и камеру управления 16. По достижении заданной величины давления пневмопереключатель 13 переключается и замкнутая полость освобождается. Процесс сопровождается отходом гибкой оболочки от корпуса и боковых стенок ковша и возвратом гибкой оболочки в исходное положение. Периодические колебания гибкой оболочки обеспечивают отделение от нее грунта и эффективную разгрузку ковша.

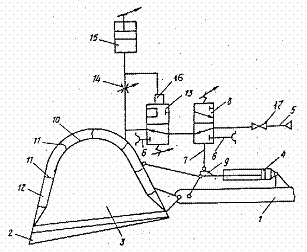

Рис. Рабочее оборудование землеройной машины.
