Описание к ИЛ № 54-416-03

Результат конструкторской разработки

Мельница (см. рис.) состоит из трех мельничных модулей, на которых располагаются шесть вальцевых станков, контрольного рассева и двух выбоев.

Зерно из приемного бункера подается на вальцевый с самым крупным рифлением вальцев (1 ^ая драная система). После этого смесь частиц различного размера ссыпается в подвальцевый бункер и поступает в мельничный рассев. Цикл сортирования- измельчение проходит три раза (1,2 и 3 драные системы). В результате сортировки в рассевах выделяются четыре фракции: мука, крупные отруби с 3 драной, промежуточные продукты измельчения с 1,2 драных и с 3 драной систем.

Промежуточные продукты измельчения с 3 драной системы направляются на 4 драную систему, после которой в рассеве продукты размола разделяются на муку и мелкие отруби с 3 драной системы.

Промежуточные продукты измельчения с 1,2 драных систем направляются на вальцевый станок 1ой размольной системы, после которого смесь частиц различного размера поступает через подвальцевый бункер в мельничный рассев. Цикл сортирование - измельчение проходит четыре раза (1, 2, 3, и 4 размольные системы). В результате сортировки в рассевах выделяются две фракции: мука и мелкие отруби с 4 размольной системы.

Вся мука проходит через контрольный рассев, в котором разделяется по сортам (высший, первый и второй сорт) и поступает в бункеры выбоя.

Все отруби поступают в один бункер выбоя.

Перемещение продуктов размола с вальцевых станков в рассевы осуществляется самотеком.

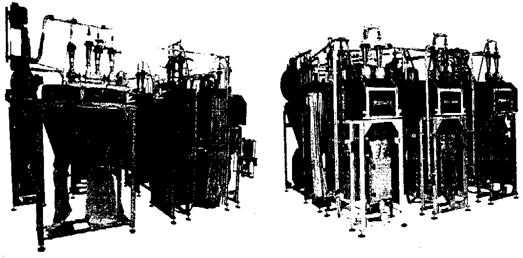

Рис. Мельница «Фермер»
