Результат научно-исследовательской разработки

ППП реализован средствами системыmatlab6.0 и позволяет проводить анализ схем в диалоговом режиме с использованием средств графического интерфейса пользователя (gui) на базе встроенных пакетовsimulinkиpower system blocksetи содержит 2 библиотеки моделей :

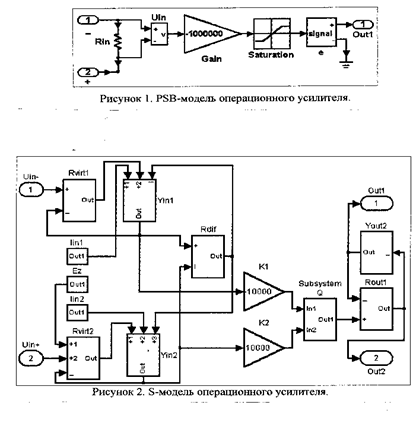

1-я библиотека реализована средствами пакетаpower system blocksetи ориентирована на моделирование операционных усилителей, которые применяются в устройствах электроэнергетической автоматики. Имеющиеся в библиотеке модели ОУ выполнены в виде подсистем и отличаются степенью учета подробностей объектов моделирования. Примерpsb -модели операционного усилителя показан на рис. 1.

Данная модель учитывает влияние входного сопротивления, коэффициента усиления и уровней насыщения выходных напряжений.

2-я библиотека программ решает задачи по моделированию операционных усилителей средствами визуально-ориентированного программирования, которые представляет пакетsimulink. Примерs- модели показан на рис. 2.

s-модели реализуют практически все известные схемы замещения ОУ в виде макромоделей.

Диалоговая система сопровождается методическими указаниями по ее применению.
