Описание к ИЛ № 53-161-03

Результат выполнения конструкторской разработки.

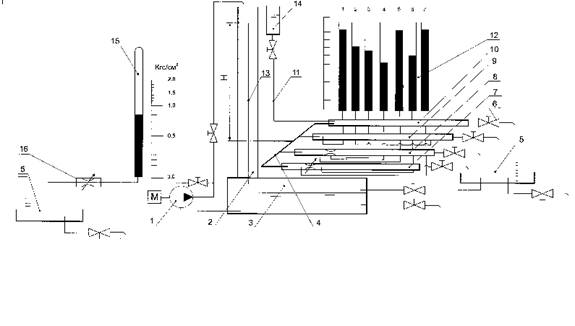

Лабораторная гидравлическая установка состоит из насосного агрегата с электроприводом, напорной, резервной и мерной емкостей, рабочий трубопроводов и их пьезометров, собранных в блок.

Постоянный напор жидкости в установке поддерживается с помощью переливной трубы. Установка имеет систему подачи красителя с емкостью для подкрашенной жидкости.

Работа установки осуществляется путем поочередного включения рабочих трубопроводов кранами, ими же останавливают движение жидкости по трубопроводам. Показатели давления на отдельных участках фиксируются пьезометрами.

В стеклянной трубе наблюдают движение подкрашенной жидкости.

По курсу «Гидравлические машины» проводят энергетические испытания насоса.

Для этого установка имеет манометр, регулирующий дроссель, амперметр и вольтметр (включенные в электрическую сеть электродвигателя насоса), мерную емкость.

Рабочие характеристики снимают по показаниям приборов на различных режимах работы насоса, которые задают ему регулирующим дросселем.

Основным преимуществом установки является ее универсальность, т.е. возможность выполнения лабораторных работ по нескольким разделам курса:

- режимы движения жидкости;

- потери напора по длине трубопровода;

- местные сопротивления;

- уравнение Бернулли;

- снятие характеристик насоса.
