Результат выполнения научно-исследовательской работы.

Колонный массообменный аппарат состоит из вертикального корпуса (поз.1) с плоским днищем (поз.2), вибропривода (поз.3), штока (поз.4) со сквозными тарельчатыми насадками (поз.5), концевой пластины (поз.6), патрубка для подачи (поз.7) исходных реагентов в виде суспензии и патрубка для вывода (поз.8) продуктов взаимодействия и нерастворенного остатка. Концевая пластина выполнена жесткой из полипропилена и снабжена перфорацией. Концевая пластина и патрубок для вывода продуктов установлены вблизи днища корпуса так, что в среднем положении пластины ее боковая кромка находится напротив входного отверстия патрубка. Такое размещение пластины и патрубка исключает возможность заиливания входного отверстия патрубка непрореагировавшим остатком. Патрубок для вывода продуктов взаимодействия установлен под угломg=15°-45°к оси аппарата с наклоном кверху относительно днища корпуса, что позволяет создать наиболее благоприятные условия для самоочищения днища и внутренней полости выпускного патрубка.

Конструкция тарельчатых насадок, каждая из которых имеет ряд расположенных соосно идентичных наклонных перегородок, выполненных в виде усеченных пирамид или конусов, вложенных один в другой, позволяет создать активную турбулентность в рабочей зоне колонны, что увеличивает интенсивность массообмена.

Выполнение верхней и нижней частей корпуса расширяющимися с размещением в верхней части дополнительно патрубка для вывода продуктов взаимодействия, а в нижней части - дополнительного патрубка для подачи исходного реагента дает возможность выполнять в аппарате, как режим прямотока, так и противотока. При этом расширения в верхней и нижней частях корпуса способствуют более эффективному разделению взаимодействующих фаз.

Все это позволяет надежно и эффективно проводить массообменные процессы в режимах прямотока и противотока при использовании систем «твердое тело - жидкость» и «жидкость - жидкость», особенно когда в результате химического взаимодействия фаз образуются осадки.

Аппарат работает на системах: жидкость - жидкость, газ - жидкость, газ - жидкость - твердое и может использоваться в качестве реактора непрерывного действия, экстрактора или абсорбера.

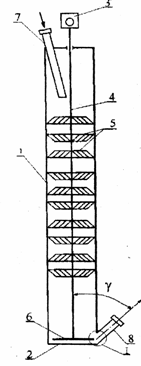

Колонный массообменный аппарат для работы в режиме прямотока.
