Описание к ИЛ № 42-092-03

Данная работа является результатом выполнения конструкторской разработки.

Целью данного предложения является повышение эксплуатационной стойкости рабочей поверхности холодильника и улучшение качества получаемых слитков.

Поставленная цель достигается тем, что в данном способе включающем введение в расплав металлического охлаждаемого холодильника, выполненного в форме тела вращения, и сообщение ему вращения вокруг продольной оси.

Устройство для охлаждения расплава

При этом на части поверхности холодильника предварительно наносят защитное покрытие. Вращение холодильника осуществляется с изменением соотношенияf_ц/f_ав пределах 1,2-1,5 при этом защитное покрытие наносят на участке поверхности холодильника с соотношениемf_ц/f_а< 1,2-1,5, гдеf_ц- центробежные силы, действующие на поверхности холодильника, аf_а- сила адгезии частиц расплава, контактирующих с поверхностью холодильника. В качестве защитного покрытия используют сменные огнеупорные насадки.

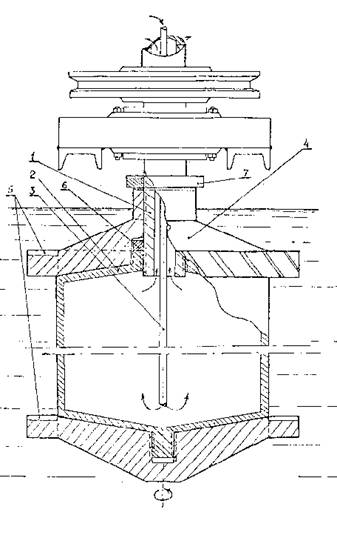

Устройство (см. рисунок) состоит из центрального пустотелого вала 1, на котором с помощью резьбы и гаек закреплен холодильник 2. В полость вала и холодильника вмонтирован наконечник для подвода охладителя 3, а по торцам холодильника установлены и закреплены защитные огнеупорные насадки 4. На ободе торцевых насадок выполнены загребные прорези 5. Гайки 6 и 7 служат для закрепления холодильника и для плотного прижатия верхней огнеупорной насадки к торцевой части холодильника.

Работа холодильника. При охлаждении расплава в кристаллизаторе МНЛЗ холодильник погружается в расплав на глубину, исключающую возможность возмущения поверхности зеркала расплава, и ограждается стационарным кольцевым огнеупором. Загребные прорези 5 должны осуществлять легкое допустимое перемещение расплава вдоль и вниз охлаждаемой поверхности. Периодические замены огнеупорных насадок осуществляется путем их скалывания для доступа к гайке 6.
