Описание к ИЛ № 42-090-03

Данная работа является результатом выполнения технологической разработки.

Для получения полых заготовок применена новая схема полунепрерывного литья с использованием песчаных разрушаемых стержней, позволяющих получать заготовки из различных металлов и сплавов с внутренней полостью постоянного или переменного сечения. Например, заготовки втулок, гильз и тому подобных изделий.

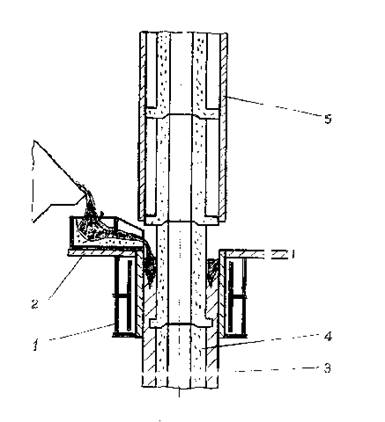

Процесс полунепрерывного вертикального литья заключается в следующем (см. рисунок 1). Жидкий чугун подается к установке и заливается разливочным ковшом в кристаллизатор 1 посредством литниковой системы 2. Непрерывнолитая заготовка 3 формируется в кристаллизаторе и вытягивается тянущим устройством с помощью затравки вместе со стержнем 4. Стержни используются для получения полых мерных заготовок, которые опускаются по направляющей 5. При этом наружная поверхность отливки образуется рабочей поверхностью кристаллизатора, а внутренняя - специальными стержнями. После получения отливки (или стопки отливок) длиной до 2000 мм происходит разделение ее от затравки, которая возвращается в кристаллизатор (в исходное положение). Полученные сплошные заготовки складируются в тару. Полые заготовки делятся на мерные части длиной 50-300 мм, затем производится выбивка стержней из полости отливки.
