Номер

36-002-03

Наименование проекта

Пробоотборник

Назначение

Для изучения вертикального распределения микроэлементов при выполнении гидрогеохимических, экологических исследований в водных средах.

Рекомендуемая область применения

Исследование морей и океанов при совмещении отбора проб воды и концентрировании микрожлементов в условиях пробоотбора по вертикальному разрезу.

Описание

Результат выполнения конструкторской разработки.

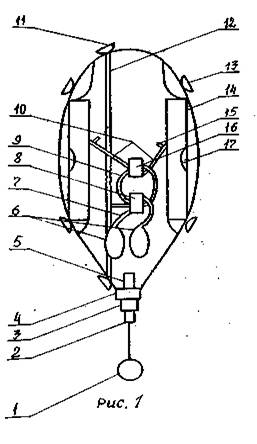

Пробоотборник рис.1 состоит из разъемного поплавкового модуля, полостей 14 с крышками13, пускового механизма 5, источника з.д.с. 4, измерителя глубины 3, связанного с механизмом сброса 2 балластного груза 1. Полости 14 через патрубки 10, снабженные клапанами 15, соединены с фильтрующим блоком 16 и далее патрубками 9 с концентраторами 8. Замыкается система патрубками 7 на вакуумируемые баллоны 6. Для компенсации давления полости 14 снабжены компенсаторами 17.

Блок концентрирования рис. 2 включает анодную камеру, состоящую из сквозной полости 18 с крышками 11 и анода 20, соединенные посредством ионообменной мембраны 19 с катодной камерой 21 переходящей с одной стороны в патрубок 9, а с другой стороны имеющей фильтрующий катод-накопитель концентрата 22, соединенный через патрубок 7 с соответствующим вакуумируемым баллоном 6.

Пробоотборник работает следующим образом.

Перед сбросом с судна его приводят в рабочее положение. Для этого крышки 13 фиксируют спусковым механизмом в открытом положении, затем закрывают клапаны и создают в системе концентрирования вакуум откачки воздуха из баллона. В систему вставляют заранее подготовленные блоки фильтрации и концентрирования. Перед спуском подвешивают балластный груз и включают блок измерения глубины. Благодаря отрицательной плавучести пробоотборник погружается до заданного горизонта и после сброса балласта начинает всплывать. При всплытии на заданных горизонтах закрываются парами крышки емкостей. Срабатывают клапаны, что приводит к поступлению отобранной воды по патрубку 10 к фильтрующему блоку и далее через патрубки 9 на концентратор. Концентрирование начинается сразу после заполнения водой полости 18 и катодной камеры 21 вследствие замыкания гальванической цепи. В результате электрохимического подщелачивания в катодной камере образуется осадок, на котором концентрируются микроэлементы из исследуемой воды. Процесс образования осадка прекращается после того как газ, выделившийся на катоде займет катодную камеру и верхнюю часть соответствующей полости 14. Объем воды, затраченной на концентрирование, компенсируется компенсаторами и частитчно объемом выделившегося в катодной камере водорода. После подъема пробоотборника из пробоотборных емкостей сливают образцы воды, извлекают фильтрующий блок и катодную камеру концентратора. Благодаря сменным блокам 16, 8, 6 можно быстро перезарядить пробоотборник. Если требуется исследовать среднее послойное распределение микроэлементов, то вместо пробоотборных емкостей используют водный интегратор.

Преимущества перед известными аналогами

Оборудование пробоотборных емкостей снабжено устройством для извлечения растворенных микроэлементов из исследумой воды паралельно с ее забором.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение точности результатов анализа на 30% за счет уменьшения загрязнения концентрата микроэлементов при совмещении отбора проб вод и концентрировании микроэлементов у исследуемой воды в два раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

24.11.2003
