Номер 35-077-03 |
|
Наименование проекта Однопозиционный пневматический пресс для склеивания оболочковых форм |
|
Назначение Горячее склеивание полуформ в оболочковые формы |
|
Рекомендуемая область применения Литейные цеха предприятий машиностроения при литье в оболочковые формы |
|
Описание Результат выполнения конструкторской разработки . Пресс состоит из рамы 1, стола 2, подвижной траверсы 3, снабженной ограничителями хода для передачи давления на склеиваемую форму только от сжатия пружины, верхней траверсы 4, пневмоцилиндров 5, 6, бачка 7. На подвижной траверсе и на столе пресса неподвижно закреплены координатные плиты 10, 11 с отверстиями с шагом 50 мм для установки стальных штырей: верхнего 8 и нижнего 9 с подпружиненными головками, расположение которых должно обеспечивать прижим по контуру оболочек. Усилие нажатия штыря 100Н. Бачок заполняется маслом (ГОСТ-20799-75), количество (13 л) и уровень которого контролируются по указателю. Технологическая планировка определяет расположение пульта управления прессом. Клей наносят по контуру примыкания полуформ вручную. Процесс склеивания длится 2-3 мин. Установка оболочковых форм на пресс, вынос формы из зоны сжатия и поворот ее на 45є производится манипулятором. Пресс прост по устройству, удобен в эксплуатации. Автоматизирован процесс склеивания оболочковых форм, повышена его надежность.

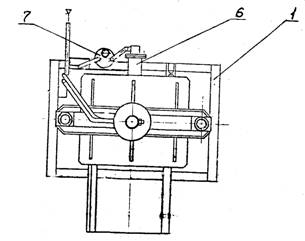

Рис. Общий вид пресса |
|
Преимущества перед известными аналогами Возможность изготовления в условиях предприятия при мелкосерийном производстве, точность изготовления форм |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Улучшение качества литья до 7 класса, повышение производительности труда в 2 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 01.12.2003 |
