Результат выполнения конструкторской разработки.

Зарядная станция для огнетушителей состоит из непосредственно зарядной станции ЗС-А 1, приспособления весового (весы) для взвешивания огнетушителей 2, баллона транспортного 3 и выдвижного резервуара 4.

Зарядная станция ЗС-А 1 представляет собой комплекс взаимосвязанных агрегатов, приборов и пускорегулирующей аппаратуры, смонтированных на общей платформе. На пульте управления зарядного устройства 5 установлены контрольно-измерительные приборы и пуско-регулирующая аппаратура.

Зарядная станция ЗС-А 1 установлена на подставке 6. Весы 2 установлены на ящике-подставке 7 и предназначены для измерения массы огнетушителей и дозирования углекислоты, состава «3,5» и хладона 114В2. При транспортировании весы устанавливаются в ящик-подставку, при этом необходимо арретир весов установить в нерабочее положение и устройство блокировки привести в неподвижное состояние. Баллон транспортный 3 с углекислотой устанавливается в тележку-подставку 8 и располагается в непосредственной близости от зарядной станции ЗС-А 1. Резервуар 4 и пульт управления 5 предназначены для зарядки огнетушителей. Огнегасящие составы «3,5» или хладон 114В2 вытесняются из резервуара сжатым воздухом в огнетушитель 9.

Зарядка углекислотой осуществляется путем перекачивания ее из транспортного баллона 3 в заряжаемый огнетушитель и происходит в два этапа: перепуск углекислоты самотеком из транспортного баллона в огнетушитель до выравнивания давлений; перекачивание углекислоты компрессором зарядной станции ЗС-А до получения в установленном на весах огнетушителе заряда требуемой массы.

Зарядка сжатым воздухом происходит при засасывании и сжатии компрессором воздуха из атмосферы и подачи его под давлением в заряжаемый баллон.

Зарядка огнетушителей составом «3,5» производится в три этапа:

-заполнение огнетушителя порцией бромистого этила;

-заполнение огнетушителя порцией углекислоты;

-добавка в огнетушитель сжатого воздуха для повышения давления в нем.

Зарядка огнетушителя хладоном 114В2 производится в два этапа:

-заполнение огнетушителя порцией хладона;

-добавка в огнетушитель сжатого воздуха для повышения давления в нем.

Зарядная станция удобна в эксплуатации.

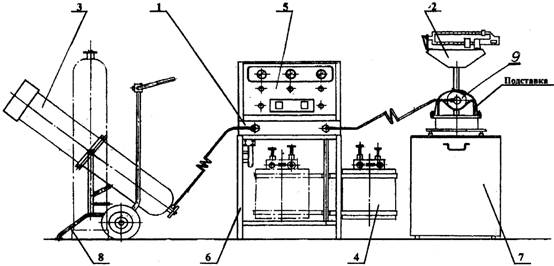

Рис. Общий вид зарядной станции
