Номер 35-047-03 |
|
Наименование проекта Установка для высечки листового материала МТ МО |
|
Назначение Высечка заготовок тары из листовых материалов |
|
Рекомендуемая область применения Изготовление и применение картонной тары для упаковки продукции |
|
Описание Результат выполнения конструкторской разработки. Установка состоит из корпуса (станины) 1, электрооборудования 2, просечного устройства, включающего нижний 3 приводной и верхний 4 прижимной валы, клиноременной передачи с натяжным роликом 5, столов 6 подачи-приема с кнопками «пуск» и «стоп» 7, блокирующего устройства 8. Сила прижима и зазор между валами регулируется винтами 9. Прижимной вал 4 заключен в полимерную рубашку. Принцип работы установки. На каждый тип (вид) изделия имеется матрица, расположенная на приемно-подающем столе 6, на которую укладывается заготовка из листового материала (картона, кожи, резины, текстиля, ламината и т.п.). Кнопкой «пуск» включается привод станка, и матрица, скользя по полимерным рейкам 11 приемно-подающих столов, подается в просечное устройство, валы 3 и 4 которого прокатывают матрицу с одновременной высечкой заготовки на приемную часть стола 6. После полного прохождения матрицы через просечное устройство реле времени 10 автоматически включает установку. Заготовку снимают с матрицы. Далее цикл повторяется. Для увеличения производительности на установке, как правило, работают два оператора, осуществляя возвратно-поступательное движение матрицы. Использование установки позволяет повысить качество просекаемых изделий.

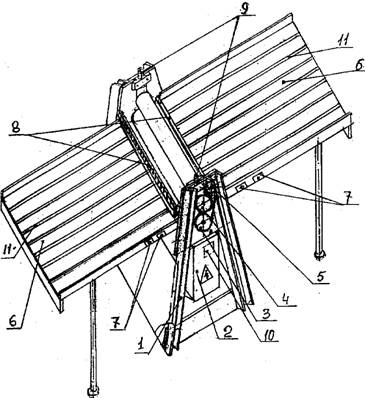

Рис. Общий вид установки |
|
Преимущества перед известными аналогами Снижение материалоемкости установки |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение материалоемкости на 10%, повышение производительности труда в 1,5-2 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 31.10.2003 |
