Номер

31-094-03

Наименование проекта

Устройство для упрочнения деталей эластичной средой

Назначение

Упрочнение деталей с замкнутым и незамкнутым криволинейным бортом.

Рекомендуемая область применения

Обработка металлов давлением

Описание

Результат выполнения конструкторской разработки.

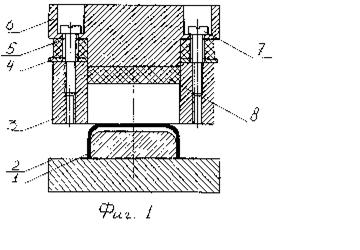

Предлагаемое устройство состоит из жесткого пуансона 1, установленного на подштамповой плите 2. Контейнер для эластичной среды выполнен в виде металлической втулки 3, которая через опорное кольцо 4 и шайбу 5 закреплена на верхней плите 6 винтами 7.

Шайба выполнена из эластичного материала. В образованный контейнер помещен диск из эластичного материала 8.

Данное устройство работает следующим образом.

Обрабатываемую заготовку устанавливают на пуансон (фиг. 1).

Производят штамповку. При этом металлическая втулка опускается на плиту до начала сжатия шайбы и диска. Он прогибает заготовку в центральной части, образовывая волну избыточного материала в зоне радиуса сопряжения борта со стенкой. Под действием радиальных сил волна избыточного материала обжимается и происходит утолщение материала в зоне радиуса.

Предлагаемое устройство позволяет получать детали c криволинейным бортом со значительно меньшими радиусами сопряжения борта со стенкой. При этом также происходит утолщение материала заготовки в зоне сопряжения на 8-23%. Повышаются прочность и жесткость деталей, что ведет к увеличению их надежности и ресурса.



Преимущества перед известными аналогами

Возможность применения устройства к деталям с криволиненйным бортом

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение прочности и жесткости деталей. Экономический эффект 50,0 тыс. рублей

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

16.12.2003
