Результат проведения научно-исследовательской работы.

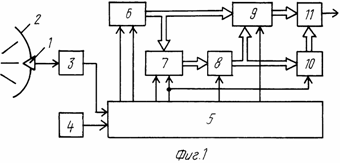

Сигнализатор предаварийных деформаций лопаток (фиг. 1) содержит бесконтактный импульсный датчик 1, установленный в корпусе 2 турбомашины над траекторией движения периферийных торцов лопаток, формирователь 3 прямоугольных импульсов, подключенный к выходу бесконтактного импульсного датчика 1, генератор 4 тактовых импульсов, блок 5 управления, вход ВХТИ которого соединен с выходом генератора 4, а вход ВХПИ подключен к выходу формирователя 3 прямоугольных импульсов, преобразователь 6 временных интервалов в код, счетный вход которого соединен с выходом ВТИ блока 5 управления, а вход "запись" установочного кода подключен к выходу ВУЗ блока 5 управления, сумматор 7 цифровых кодов, соответствующих текущим временным интервалам между лопатками, цифровые входы которого соединены, соответственно, с цифровыми выходами преобразователя 6 временных интервалов, управляющий вход "суммирование" сумматора 7 подключен к выходу ВУС блока 5 управления, а управляющий вход "обнуление" сумматора 7 соединен с выходом ВУО блока 5 управления, делитель 8 суммарного кода на фиксированное число, соответствующее количеству лопаток в колесе турбомашины, цифровые входы которого подключены, соответственно, к цифровым выходам сумматора 7, а управляющий вход "деление" делителя 8 соединен с выходом ВУД блока 5 управления, блок 9 вычисления разности, первые цифровые входы которого подключены, соответственно, к цифровым выходам преобразователя 6 временных интервалов, вторые цифровые входы соединены, соответственно, с цифровыми выходами делителя 8, а управляющий вход "вычитание" подключен к выходу ВУВ блока 5 управления, формирователь 10 предаварийного кода, соответствующего предавариийному уровню деформаций лопаток, цифровые входы которого подключены, соответственно, к цифровым выходам делителя 8, а управляющий вход "деление" соединен с выходом ВУО блока 5 управления, цифровые выходы формирователя 10 предаварийного кода соединены, соответственно, с первыми цифровыми входами схемы 11 сравнения, а вторые цифровые входы схемы 11 сравнения подключены, соответственно, к цифровым выходам блока 9 вычисления разности, выход схемы 11 сравнения является выходом устройства.

Сигнализатор предаварийных деформаций лопаток турбомашин работает следующим образом. Бесконтактный импульсный датчик 1, например, индукционного типа, установленный в корпусе 2 турбомашины над траекторией движения периферийных торцов лопаток, генерирует знакопеременные аналоговые импульсы, момент перехода через ноль которых соответствует моменту совпадения оси датчика и лопатки.Знакопеременные электрические сигналы поступают на вход формирователя 3 прямоугольных импульсов, представляющего собой разновидность аналогового компаратора, который формирует прямоугольные импульсы, таким образом, что их передний фронт соответствует моменту перехода через ноль сигналов бесконтактного импульсного датчика 1. Далее, сформированные таким образом прямоугольные импульсы, поступают на вход ВХПИ блока 5 управления, а на его вход ВХТИ приходят тактовые импульсы с генератора 4.
