Номер

31-090-03

Наименование проекта

Устройство для крепления штампов на прессе

Назначение

Крепление штампов на прессах

Рекомендуемая область применения

Транспортное машиностроение

Описание

Результат выполнения конструкторской разработки.

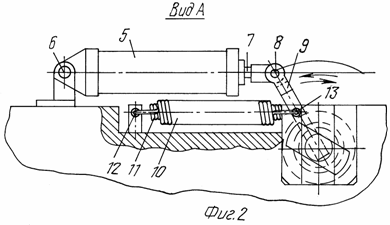

Устройство для крепления штампов на прессе (фиг.1,2) содержит установленный на столе или ползуне пресса 1 захват с Т-образной головкой 2 выполненный в вид винта 3, установленного с возможностью взаимодействия с резьбой втулки 4, закрепленной на ползуне пресса и имеющей радиальный паз. Также на ползуне пресса закреплен силовой цилиндр 5 посредством шарнира 6. Шток 7 силового цилиндра 5 через шарнир 8 связан с одним концом рычага 9, который другим концом жестко соединен с захватом 2.

Две, помещенные одна в другую, пружины растяжения 10 и 11 соединены с рычагом 9 и ползуном пресса через отверстия 12 и 13, выполненные на рычаге 9 и ползуне пресса соответственно.

Две, помещенные одна в другую, пружины растяжения 10 и 11 соединены срычагом 9 и ползуном пресса 1 через отверстия 12 и 13, выполненные на рычаге 9 и ползуне пресса 1 соответственно.

На поверхности 14 Т-образной головки 2 и поверхности 15 штампа нанесено антифрикционное покрытие, например цинк.

Пружины растяжения 10 и 11 выполнены одинаковой длины, а расстояние между отверстиями 12 и 13 при рабочем (штамп закреплен) положении захвата 2 равно длине пружин в свободном состоянии.

Преимущества перед известными аналогами

Повышение усилия прижима штампа к столу пресса

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Экономический эффект 25,0 тыс. рублей

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

04.12.2003
