Частное техническое решение, имеющее самостоятельное значение.

Способ разработан на Таштагольском руднике и может использоваться на других удароопасных рудниках. Измеряемым параметром является мощность излучения Ф _е (Вт) в диапазоне ультрафиолетового света, которая регистрируется с помощью прибора ИФЭ-2М, (рис.). Детектор прибора снабжен фотоэлектронным умножителем ФЭУ-142 с максимальной областью чувствительности 100-360 нм.

Для регистрации информации генерирующих их поверхностей малой величины используется механическое приспособление: к корпусу датчика крепится экран с помощью двух стержней и затягивающегося кольца с разрезом с возможностью перемещения. Стержни с кольцом с разрезом соединены шарнирно. Другие концы с резьбовой нарезкой жестко крепятся к экрану. Более полно описано в работе (ИЛ № 30-039-02).

Прочно связанная между собой механическая система из экрана, стержней и кольца с разрезом может перемещаться вдоль корпуса детектора с нанесенной на нем шкалой и может крепиться за счет затяжки разреза кольца в любом месте, позволяя выбирать размер исследуемой площади поверхности скважины.

Модернизированный детектор позволяет определять энергию светового излучения с единицы площади поверхности скважины, то есть удельную энергию.

Приведенный способ позволяет повышать точность и достоверность экспериментальных результатов исследований интенсивности и мощности излучения фотонов скважинным методом, табл.

Регистратор содержит измеритель амплитуды с микроамперметром, электронный счетчик с цифровым индикатором и стабилизированный автономный источник питания.

Если показания цифрового индикатора малы, порядка 10 ³ ф/с для пород и 10 ⁴ ф/с для руды, измерения проводят до глубины 6 м и делают выводы, пользуясь известной методикой; если показания измерителей велики, порядка 10 ⁵ ф/с для пород и 10 ⁶ ф/с для руды, то измерения проводят до глубины 8-10 м и по средним значениям параметров для глубин 3-8 м определяют фоновое значение (минимальное) или параметр ФЭ «нетронутого массива», результаты измерений сообщают группе борьбы с горными ударами с применением технологических мероприятий. Опасный участок продолжают контролировать совместно с группой прогноза горных ударов.

Таблица

Результаты экспериментальных исследований критических значений физико-механических свойств горных пород Таштагольского месторождения

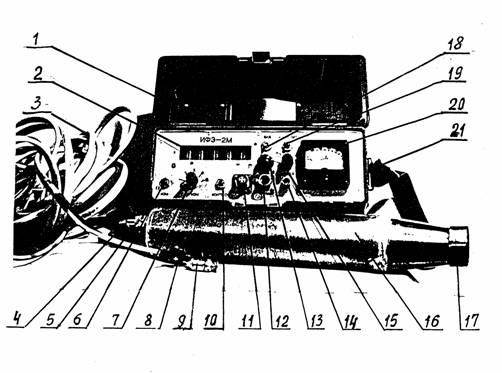

Рис. 2. Измеритель фотонной эмиссии ИФЭ-2М:

1 - крышка прибора; 2 - цифровое показывающее табло; 3 - радиочастотный кабель передачи информации и питания датчика; 4 - разъем Х ₁ для подсоединения кабеля питания датчика; 5 - разъем У ₁ для подсоединения кабеля передачи информации;
6 - кнопка «сброс-измерение»; 7 - переключатель «время счета импульсов»; 8 - разъем Х ₂ датчика; 9 - разъем У ₂ кабеля передачи информации; 10 - кнопка «контроль счетчика»; 11 - разъем подключения зарядного устройства; 12 - питание датчика;
13 - регулятор «режим питания ФЭУ»; 14 - вход датчика; 15 - переключатель «чувствительности»; 16 - корпус датчика; 17 - крышка датчика; 18 - тумблер «включение»;
19 - кнопка «контроль питания - измерение»; 20 - стрелочный показывающий прибор - измеритель амплитуды импульсов (мощности излучения); 21 - ремень для переноски прибора.
