Результат выполнения НИР

Цель центрирующего устройства: для обеспечения бесконтактного центрирования ленты конвейера на магнитной подушке.

В Кузбасском государственном техническом университете разработан и сконструирован стенд, предназначенный для измерения сил магнитного взаимодействия конвейера на магнитной подушке (КМП) оборудованного центрирующим устройством на основе блоков постоянных магнитов.

Конструкция КМП позволяет транспортировать вскрышные породы в виде крупнокусковых грузов без предварительного дробления. В процессе работы КМП на ленту действуют различные горизонтальные усилия, из-за чего она может смещаться относительно центрального положения над опорными магнитными

рядами.

Для обеспечения бесконтактного центрирования ленты можно применить центрирующее устройство представляющее собой блоки постоянных магнитов.

Используя алгоритм расчета сил взаимодействия двух магнитных прямоугольных призм, и задавшись некоторыми величинами зазоров, можно подобрать геометрические параметры всех объектов системы парящий ряд - опорный ряд - центрирующий блок. Таким образом, найти размеры, при которых парящий ряд будет возвращаться в центральное положение при любом вертикальном зазоре между парящим и опорным рядами.

Для определения сил взаимодействия центрирующих блоков с парящим рядом был разработан и изготовлен стенд. С помощью него можно измерить горизонтальную составляющую суммарной магнитной силы действующей на парящий ряд со стороны опорного ряда и центрирующих блоков при различных его положениях относительно них.

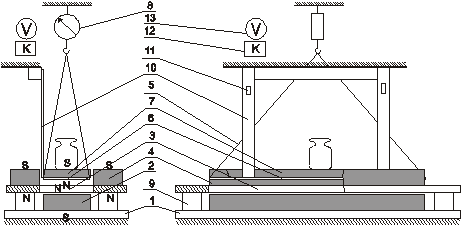

Стенд представляет собой неподвижно закреплённый на основании 1 опорный магнитный ряд 2. Над столом устанавливается съемное основание 3 с прорезью, вдоль которой закреплены два центрирующих блока 4. С помощью четырех слабо растяжимых нитей 5 над прорезью подвешена пластина магнитонепроводящего материала 6, на которой располагается парящий ряд 7. Нити подвешены к динамометру 8, который показывает вес пластины сложенный с давлением на нее парящего ряда. Это необходимо для того, чтобы нагружая парящий ряд регулировать его давление на пластину и снижать силу трения между ними. Длину нитей можно менять, проводя таким образом замеры при различном взаимном вертикальном положении блоков и парящего ряда. Положение съемного основания можно менять с помощью опорных брусков 9, т.о. изменяя положение центририрующего устройства относительно опорного ряда. Над парящим рядом установлены две металлических пластины 10 с тензодатчиками 11. Меняя положение парящего ряда, можно с помощью тензодатчиков регистрировать силу, стремящуюся возвратить парящий ряд в центральное положение.

Сигналы тензодатчиков суммируются и усиливаются калибратором 12. Показания снимаются вольтметром 13.

Стенд позволяет проверять устойчивость ленты при различных вариантах геометрических размеров и взаимных положений элементов магнитного подвеса. А также находить зависимости горизонтальной силы от положения ленты.
