Результат выполнения научно-исследовательской работы.

Цель: определение возможности использования стальных экранов при центрировании ленты конвейера с магнитным подвесом блоками постоянных магнитов.

В Кузбасском государственном техническом университете разработан и сконструирован стенд, предназначенный для измерения сил магнитного взаимодействия ленты конвейера на магнитной подушке (КМП) и центрирующих блоков постоянных магнитов при установке между ними стальных экранов.

Конструкция КМП позволяет транспортировать вскрышные породы в виде крупнокусковых грузов без предварительного дробления. В процессе работы КМП на ленту действуют различные горизонтальные усилия, из-за чего она может смещаться относительно центрального положения над опорными магнитными рядами. Для бесконтактного центрирования ленты возможно применение устройства состоящего из блоков постоянных магнитов работающих на отталкивание ленты.

Для изучения возможности нейтрализации действия одного из блоков стальными экранами был разработан стенд.

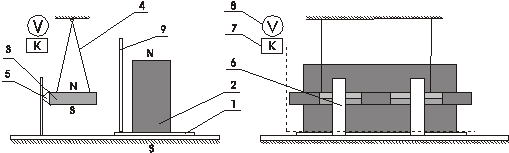

Стенд представляет собой подвижное основание 1 из магнитонепроводящего материала, на который установлен центрирующий блок 2. Парящий ряд 3 подвешен на четырёх слаборастяжимых нитях 4. Высоту подвеса можно менять, проводя, таким образом, измерения при различном вертикальном положении парящего ряда. Горизонтальную силу изменяют пододвигая основание вместе с блоком к парящему ряду.

К парящему ряду прикреплены отрезки уголка 5 из немагнитного материала. Острыми гранями они оказывают давление на пластины 6 тензодатчиков. Сигналы тензодатчиков суммируются и усиливаются калибратором 7. Показания снимаются вольтметром 8.

Между парящим и центрирующим рядом предусмотрена установка стальных экранов 9.

С помощью стенда можно найти зависимость силы отталкивания парящего ряда блоком от расстояния между ними и от толщины стального экрана. Это позволяет подобрать параметры экрана для изготовления центрирующего устройства.
