Описание к ИЛ № 29-400-03

Результат выполнения конструкторско-технологической разработки.

Мост (см. рис. 1) выполнен в виде переносного прибора. Механической основой конструкции служит корпус 1, к которому крепятся лицевая панель 2, ручка для переноса 3, резиновые амортизаторы 4, элементы крепления крышки 5. Органы управления, индикации и присоединительные разъемы расположены на передней панели и снабжены соответствующими надписями.

Мост МС-7А является трансформаторным измерительным мостом и представляет собой (см. рис. 2) сочетание в мостовой измерительной цепи обычных резистивно - емкостных плеч отношения и плеч с тесной индуктивной связью. В диагонали моста включаются источник переменного тока (генератор) и индикатор. При равновесии моста полные сопротивления плеч, расположенных по обе стороны от диагонали источника переменного напряжения, должны быть равны друг другу. В качестве индикатора можно использовать милливольтметры, избирательные усилители и др.

Измерительный мост относится к классу двойных трансформаторных измерительных мостов, построенных на основе определенного сочетания плечевых трансформаторов напряжения (ТН) и компараторов тока (КТ) с тесной индуктивной связью. Особенностью схемы моста является включение второй пары плеч отношения между плечевыми обмотками ТН, которые выполнены из двух половин.

Такое построение моста обеспечивает строгую симметрию клемм подключения измеряемого объекта и обеспечивает высокие метрологические характеристики измерительной схемы. Для компенсации паразитных проводимостей в схеме измерительного моста предусмотрен начальный баланс.

Рис 1. Мост конвейерный МС-7А

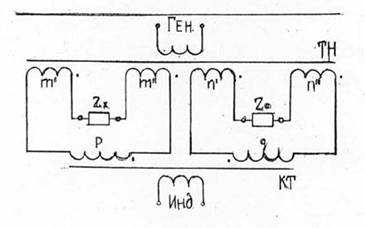

Рис 2. Упрощенная схема измерительного моста
