Результат выполнения конструкторско-технологической разработки.

Конвейер (см. рис.) включает в себя нижний барабан 1, тяговый орган 2, верхний барабан 3, на обоих концах вала которого установлены блоки 4. На этих блоках одним концом закреплены тросы 5, огибающие опорные блоки 6. Другие концы тросов закреплены на грузовой площадке 7, к которой с противоположной стороны подвешены грузы 8. На валу верхнего барабана установлен приводной шкив 9, охватываемый приводным ремнем 10, который охватывает также колесо 11 и ведущий шкив 12. На оси колеса установлены блоки 13, на которых закреплены тросы 14 с грузами 15. Ось колеса закреплена на рамке 16 с пружиной 17.

Конвейер работает следующим образом. Ведущий шкив, установленный стационарно, получает вращение от двигателя. Через ремень вращение передается производному шкиву, который передает вращение верхнему барабану и далее через тяговый орган нижнему барабану. При этом возникающая в процессе эксплуатации вытяжка тягового органа выбирается движением верхнего барабана вверх за счет постоянно создаваемого усилия, действующего вертикально вверх от грузов 8 посредством тросов 5. Установленный на одной оси с верхним барабаном приводной шкив при этом также двигается вверх. С помощью грузов 15, постоянно действующих через тросы 14 и блоки 13 на колесо 11, создается усилие, направленное вертикально вниз и необходимое для натяжения ремня 10. При этом пружина, взаимодействующая через рамку с колесом 11, предохраняет ремень от перегрузки.

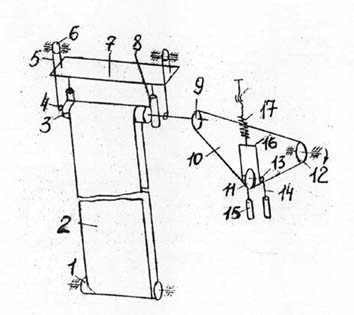

Рис. Вертикальный конвейер
