ИННОВАЦИИ БИЗНЕСУ

Номер

29-397-03

Наименование проекта

Устройство для гравитационного обогащения металлоносных песков

Назначение

Повышение эффективности обогащения за счет дополнительного разрыхления минеральной постели и очистки улавливающей поверхности и трафаретов, а также извлечения магнитных фракций

Рекомендуемая область применения

Обогащение металлоносных песков россыпных месторождений, а также при гравитационном обогащении песков на шлюзах

Описание

Описание к ИЛ № 29-397-03

Результат выполнения конструкторско-технологической разработки.

Устройство содержит (см. рис.) наклонный желоб 1 с параллельными бортами 2; улавливающую поверхность 3 на дне желоба в виде ковриков с различной конфигурацией ячеек; лестничные трафареты 4, расположенные над улавливающей поверхностью; направляющие 5, закрепленные по всей длине бортов над лестничными трафаретами: электромагнит 6, установленный в направляющие с возможностью возвратно-поступательного перемещения над улавливающей поверхностью и лестничными трафаретами; концевые выключатели 7 и 8, установленные на направляющих в месте разгрузки 9 шлюза; и концевой выключатель 10, установленный на одной из направляющих в месте загрузки 11 шлюза; наклонный лоток 12, установленный в месте разгрузки шлюза между электромагнитом и лестничными трафаретами; систему водоподвода 13, подающей воду в наклонный лоток; и бункер 14, соединенный с наклонным лотком.

                                                                                 а)

Рис. Устройство для гравитационного обогащения металлоносных песков

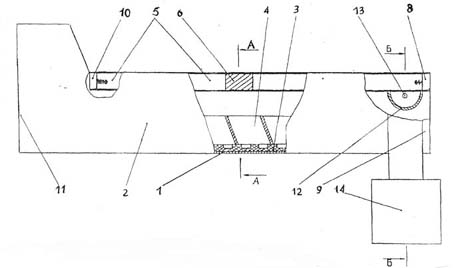

а) - продольный разрез

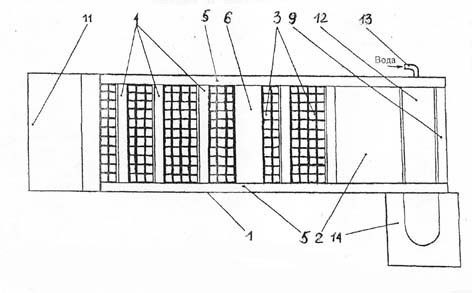

в) - в плане

Устройство работает следующим образом. В шлюз, содержащий наклонный желоб и параллельные борта, устанавливаются улавливающая поверхность и лестничные трафареты, над которыми по направляющим, установленным на параллельных бортах, возвратно - поступательно перемещается электромагнит. В место загрузки шлюза подается пульпа, которая проходит процесс разделения на шлюзе.

Электромагнит, проходя над потоком пульпы, улавливающей поверхностью и трафаретами, находится во включенном состоянии и притягивает к себе минералы, обладающие магнитными свойствами (например, магнетит). Подходя к месту разгрузки шлюза, он включает концевой выключатель, в результате чего происходит отключение электромагнита, и осуществляется разгрузка магнитных фракций в наклонный лоток.

Одновременно с этим включается концевой выключатель, придающий электромагниту движение в обратную сторону. Дойдя до места загрузки шлюза, электромагнит включает концевой выключатель, который обеспечивает движение, и процесс повторяется. Выпавшие в наклонный лоток магнитные фракции смываются в бункер водой, подведенной водопроводом.

Преимущества перед известными аналогами

Конструкция обеспечивает более высокое извлечение полезного компонента ( на10%)

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивается получение стабильных результатов

Технико-экономический эффект

Доходы от дополнительно извлеченного полезного минерала, тыс. руб. - 2100. Экономический эффект, тыс. руб. - 1975

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.11.2003
