Описание к ИЛ № 29-395-03

Результат выполнения конструкторско-технологической разработки.

Диспергатор выполнен в виде одноблочной конструкции и является приставкой к буровому насосу.

Содержит корпус, состоящий из бака для эмульсола и калорифера для нагрева эмульсола; смеситель, включающий два соосно расположенных и встречно направленных эжектора; вихревую камеру; всасывающий и нагнетательный каналы; уровнемер поплавкового типа, содержащий винтовую пару и спицу, посредством которых вертикальное перемещение поплавка преобразуется во вращательное движение указателя; автоматический клапан, открывающий всасывающий канал смесителя при наличии давления в нагнетательной магистрали; фильтр, предохраняющий от загрязнения каналы смесителя и трехходовой вентиль, регулирующий поступление промывочной жидкости от бурового насоса.

Принцип работы диспергатора заключается в следующем (см. рис.) промывочная жидкость от бурового насоса через трехходовой вентиль 1, фильтр 2 по напорным трубопроводам 3 и 4 поступает в два эжектора 5, расположенных соосно; одновременно с этим промывочная жидкость под давлением по трубопроводам 6 и 7 через открытый вентиль 8 поступает в автоматический клапан 9, который открывает всасывающий канал одного эжектора, и разогретый с помощью калорифера эмульсол из бака 10 через фильтр 11 подсасывается эжектором. Далее в результате столкновения двух струй, вытекающих с большой скоростью из эжектора, и резкого адиабатического расширения возникают колебания жидкости и кавитации, способствующие образованию тонкодисперсных эмульсий.

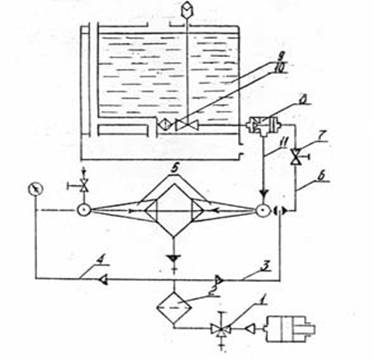

Рис. Гидравлическая схема диспергатора ДБС-6/5
