Описание к ИЛ № 29-393-03

Результат выполнения конструкторско-технологической разработки.

Устройство (см. рис.) состоит из размещенного над зоной ведения горных работ 1 привязного аэростатического аппарата (АСА) 2, на котором подвешен на канате 3 грейфер 4. К силовому кольцу АСА прикреплены гибкие связи-оттяжки 5, запасованные на лебедки 6, 7, 8, 9. Лебедки 6, 7 установлены со стороны отвалов 10, а лебедки 8, 9 - со стороны рабочего забоя 11.

Устройство работает следующим образом.

Над зоной ведения горных работ 1 размещают АСА 2 с грейфером 4, путем установки по границам зоны лебедок 6, 7, 8, 9, которые соединены с силовым кольцом АСА 2 посредством гибких связей - оттяжек 5. Регулированием длин гибких связей - оттяжек устанавливают АСА над рабочим забоем 11, сбрасывают грейфер 4 и заполняют его горной массой. Затем, совместным действием лебедок 6, 7, 8, 9 перемещают АСА 2 из положения 1 в положениеii, сопровождая этот процесс поддержанием грейферного каната 3 в натянутом состоянии путем его постепенной размотки без отрыва грейфера 4 от поверхности рабочего забоя 11. По достижении АСА положенияiiразмотку каната 3 прекращают, действием подъемной силы АСА и размоткой гибких связей-оттяжек 5 осуществляют подъем АСА из положенияiiв положениеiii.

При этом происходит отрыв грейфера 4 от поверхности рабочего забоя 11, грейфер совершает маятниковое колебание на канате 3 в сторону отвалов 10 и разгрузку на них.

После отработки зоны 1 лебедки 6, 7, 8, 9 передвигают на очередные позиции по фронту ведения горных работ с размещением АСА 2 над очередной зоной. Передвижку лебедок можно осуществлять различными способами, например, следующим.

Лебедки 7, 9 передвигают тягачом по фронту работ на новые места стоянки, где производят их на крепеж. Сматыванием гибкой оттяжки лебедка 6 подтягивает к себе АСА 2. Специальным устройством производят зацепление лебедки 6 с АСА и затем, действием лебедки 7, по воздуху за счет подъемной силы АСА лебедку 6 перемещают на очередную позицию. Аналогично производят передвижку лебедки 8.

                                                   б)

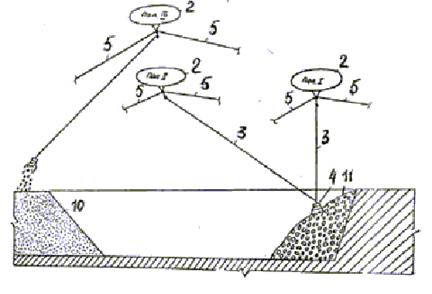

Рис. Устройство для экскавации горных пород в карьере

а) основной вид

б) операция перемещения горной массы из забоя в отвал
