Номер 29-387-03 |
|||
|
Наименование проекта Шлюз для обогащения полезных ископаемых |
|||
|
Назначение Повышение эффективности процесса обогащения за счет увеличения извлечения зерен полезного компонента |
|||
|
Рекомендуемая область применения Гравитационное обогащение песков россыпных месторождений полезных ископаемых, техногенных накоплений, а также коренных руд в цикле измельчения и концентрации тяжелых минералов |
|||
|
Описание
Описание к ИЛ № 29-387-03

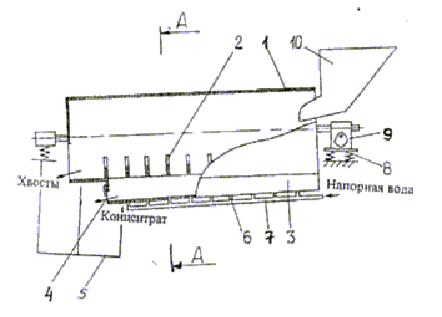

Результат выполнения конструкторско-технологической разработки. Шлюз (см. рис.) содержит полый цилиндр 1 с закрепленными трафаретами 2, кромки которых выполнены в виде части окружности. В продольном вырезе нижней части установленv-образный желоб 3 с регулируемым отверстием 4 в нижней части, расположенным над бункером концентратосборника 5. Продольный уклон нижней частиv-образного желоба больше продольного уклона цилиндра. Нижняя частьv-образного желоба снабжена отверстиями с патрубками 6, соединенными с водоводом напорной воды 7. Продольная ось цилиндра соединена с рамой через пружины 8, а сам цилиндр 1 снабжен вибратором 9. В верхней части шлюза расположен питатель 10. Шлюз работает следующим образом. Обогащаемый материал с водой (пульпа) подается с помощью питателя 10 в место загрузки в верхней части цилиндра 1 и через трафареты 2 проходит к месту разгрузки в нижней части. По мере качания шлюза крупнокусковой материал свободно перемещается вдоль цилиндра в крайних точках качания, т. к. высота трафаретов в этих точках минимальная. Тяжелые фракции материала (в том числе полезные компоненты) сегрегируют в желоб 3, накапливаясь в его нижней части и перемещаясь к отверстию 4.
Рис. Шлюз для обогащения полезных ископаемых |
|||
|
Преимущества перед известными аналогами Улавливающая поверх-ть в виде полого цилиндра исключает перемеш-я уже разделенного по плотности матер-ла в крайних точках качания шлюза, а также просыпи и потери полез-го компонента из-за выплеска турбулентного потока пульпы по длине шлюза |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Увеличение произвордительности шлюза в 2, 5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 11.11.2003 |
