Номер 29-384-03 |
|||
|
Наименование проекта Лебедочно - якорное устройство канавокопателя КЛК-1 |
|||
|
Назначение Протаскивание плужного канавокопателя при прокладке осушит-х и оросит-х каналов, вытаскивании застрявшей техники, растаскивании завалов при стихийн.бедствиях, прокладке трубопроводов, транспорт-ке буровых вышек на отн-но небольшие расст-ния |
|||
|
Рекомендуемая область применения Сельское хозяйство, мелиорация, нефтегазовая промышленность, ликвидация чрезвычайных ситуаций с целью повышения оперативности доставки техники к месту производства работ |
|||
|
Описание
Описание к ИЛ № 29-384-03

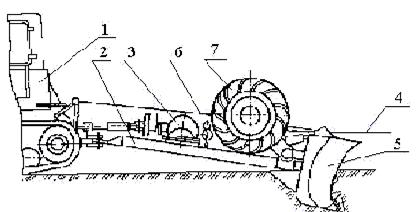

Результат выполнения конструкторско-технологической разработки. Лебедочно - якорное устройство (см. рис.) состоит из прицепной к базовому трактору 1 рамы 2 с лебедкой 3, снабженной тяговым тросом 4 и установленной на раме 2 опорной плиты 5. Боковые стороны опорной плиты 5 соединены с базовым трактором 1 стабилизирующими тросами 6. В транспортном положении устройство опирается на гидроуправляемые колеса 7. Транспортировка устройства на удаленные объекты производится на прицепе за автомобилем, в кузове которого перевозится базовый трактор. При работе трактор отъезжает на длину тягового троса 4, колеса 7 поднимаются, и включается лебедка 3. Трос 4, например, протягивает плужный канавокопатель, а опорная плита, внедряясь в грунт, удерживает устройство от сдвига. После намотки троса 4 на лебедку 3 она отключается, колеса 7 опускаются на грунт, поднимая конструкцию устройства, и агрегат переезжает на новую позицию, где при необходимости повторяет описанный цикл. Изготовление лебедочно- - якорного устройства возможно в условиях мастерских ремонтных предприятий, имеющих обычное металлообрабатывающее оборудование при условии поставки комплектующих изделий (лебедка, колеса с арочными шинами, трос, карданный вал). Расходы на его эксплуатацию минимальны.
Рис. Лебедочно - якорное устройство канавокопателя КЛК-1
|
|||
|
Преимущества перед известными аналогами Простота конструкции, надежность; удобство монтажа и эксплуатации; мобильность, относительно высокая транспортная скорость, отсутствие необходимости в трейлерах для доставки оборуд-я на объект; постоянство тягового усилия |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике устройства |
|||
|
Технико-экономический эффект Снижение затрат на прокладку осушительных или оросительных каналов в 5,6 - 7,8 раза; снижение издержек на транспортировку оборуд-я к месту производства работ в 3,8 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 10.11.2003 |
