Описание к ИЛ № 29-381-03

Результат выполнения конструкторско-технологической разработки.

Щелерезное орудие ЩРО-0,6 (см. рис.) состоит из следующих основных узлов: рамы 7, редуктора 4, карданного вала 1, предохранительной муфты 2, дисковой фрезы 5 с резцами 6, защитного кожуха 3 и опорной лыжи 8 (или устройства для прокладки кабеля).

Обслуживает орудие один тракторист. По редуктору орудие унифицировано с редуктором заднего моста грузового автомобиля, что упрощает его изготовление. Резцы дисковой фрезы наплавлены твердым сплавом и при их износе переставляются на другую режущую грань без заточки. Расходы на эксплуатацию орудия минимальны.

Применение орудия позволяет вскрывать и прокладывать подземные коммуникации на глубину до 0,6 м с производительностью, превышающей производительность баровых машин и со значительно меньшей стоимостью работ. Перевозка орудия с трактором на объекты возможна в кузове грузового автомобиля соответствующей грузоподъемности (8 т) без трейлера.

Особенностью предлагаемого орудия является:

- прорезание щелей с поворотами для проходов между стоящими деревьями;

- быстрое присоединение орудия к трактору без изменений его конструкции;

- невысокая энергоемкость выполнения технологического процесса;

- простота и надежность конструкции резцов, позволяющая сократить сроки остановки орудия для их заточки.

Применение дискофрезерного щелерезного орудия с трактором ДТ-75 позволяет использовать его также для посадки лесных полезащитных полос в пустынных местностях с дефицитом водных ресурсов, а также живых изгородей. Посадка производится посредством прорезания щелей по трассам лесных полос или живых изгородей, заполнения их плодородной почвой, прокладки гидрокоммуникаций из перфорированных шлангов, обеспечивающих подкорневой полив и подкормку растений, что резко увеличивает их приживаемость в период роста.

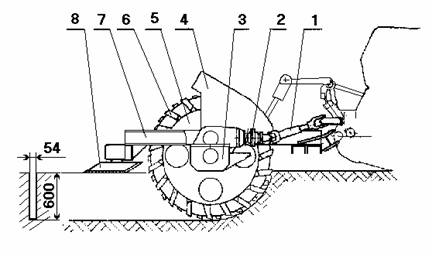

Рис. Дискофрезерное орудие для прорезания щелей

в прочных и мерзлых грунтах к трактору ДТ-75
