Устройство (см. рис.) включает трубчатый муфель 1 с держателем и нижним продольным пазом 2, на входе которого установлена горелка 3, закрепленная на салазках 4 с возможностью перемещения вдоль продольного паза 2 по направляющей 5. Ось рабочего сопла горелки 3 ориентирована под углом 40-50°к продольной оси муфеля 1. Последний установлен с наклоном 3-10°вниз относительно горизонтали в сторону его входа. На выходе муфеля 1 установлена термопара 6. Муфель 1 установлен на стальной пластине 7 с помощью стоек 8, а в месте крепления муфеля к стойкам расположены обводные стержни 9.

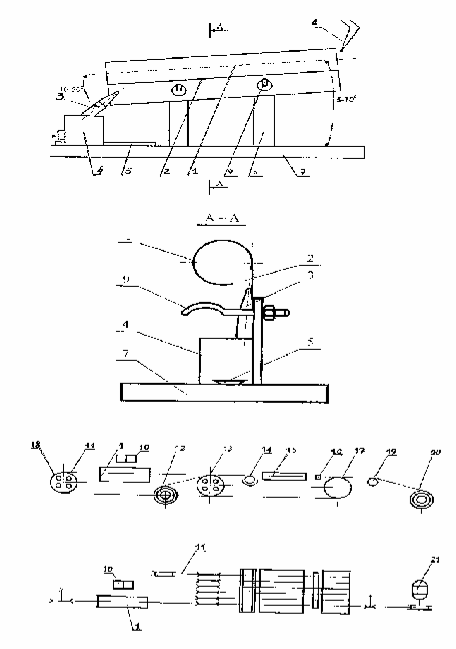

Рис. Устройство для нагрева непрерывно движущейся проволоки:

а) общий вид устройства; б) разрез по А-А;

в) общий вид установки совмещенного отжига и многократного волочения проволоки

Устройство работает следующим образом: вывод на рабочий режим начинается с минимальной подачи газа через ротаметр 10, горелку 3 и его зажигания в рабочем пространстве муфеля 1. Затем производится подача воздуха в печь аналогично подаче газа. Регулирование температуры отжига осуществляется за счет изменения расхода газа и воздуха ротаметрами 10.

Температура продуктов сгорания на выходе из печи 1 регистрируется термопарой 6 и устанавливается в пределах 500-600°за счет сокращения или увеличения длины зоны охлаждения путем перемещения горелки 3 с помощью салазок 4 по направляющей 5 вдоль муфеля. После выполнения данных операций устройство готово к работе.

Далее проволока 11 разматывается с катушки 12, заостряется, пропускается через первый направляющий ролик 13, смазочную коробку 14, нагревательную электрическую печь 15, волоку 16 и тяговый барабан 17.

Затем проволока пропускается под вышеперечисленными элементами и подается на второй направляющий ролик 13. Задача проволоки в волоки 16 на остальных переходах, кроме последнего, производится аналогично. После 1-5-го перехода (в зависимости от режима обработки) проволока подается на направляющий ролик 18, обводные стержни 9, направляющий ролик 13, смазочную коробку 14, нагревательную печь 15, волоку 16, тяговый барабан 17, натяжной ролик 19 и на намоточную катушку 20, которая приводится во вращение электродвигателем 21. Затем проволока снимается с обводных стержней 9 и заправляется в рабочее пространство печи отжига 1.
