Описание к ИЛ № 29-377-03

Результат выполнения конструкторско-технологической разработки.

Горелочное устройство включает в себя (см. рис.) кольцевую топливную камеру 1, впрыскивающее отверстие 2, сопло 3, стабилизатор воспламенения 4. Внутренняя полость сопла 3 плавно переходит в трубопровод подачи сжатого воздуха 5. На участке трубопровода подачи сжатого воздуха 5 смонтирована подвижная полая гильза 6. Полость гильзы разделена на две части А и В кольцом 7, жестко закрепленным к гильзе и снабженным цилиндрической втулкой 8, охватывающей трубопровод подачи сжатого воздуха 5, в котором выполнены отверстия для установки фильтров 9. Для исключения утечки сжатого воздуха установлены уплотнения 10. Торцевая часть 11 гильзы 6 выполнена подвижной при помощи мягкой вставки 12. Полость А гильзы 6 сообщается через отверстия и фильтры 9 с трубопроводом подачи сжатого воздуха 5 и соединена через дополнительный трубопровод 13 и обратный клапан 14 с баком-аккумулятором 15. Бак-аккумулятор 15 через дополнительный трубопровод 16 и исполнительный механизм 17 соединен с трубопроводом подачи сжатого воздуха 5. Исполнительный механизм 17 соединен с датчиком давления 18 и далее с полостью В гильзы 6. К баку- аккумулятору 15 подсоединен дополнительный трубопровод с запорным вентилем 19. Подвижная гильза 6 с другого торца опирается на пружину сжатия 20.

Горелочное устройство работает следующим образом. Сжатый воздух в горелочное устройство подается по трубопроводу подачи сжатого воздуха 5 и, достигая участка трубопровода, имеющего отверстия с фильтрами 9 или в зависимости от реального давления, или проходит весь в зону горения топлива, или частично попадает в полость А и В гильзы 6, при этом гильза 6 вместе с кольцом 7 и цилиндрической втулкой 8 перемещается вправо или влево, перекрывая определенное количество отверстий с фильтрами 9, обеспечивающих очистку воздуха перед попаданием его в бак-аккумулятор 15.

Величина передвижения подвижной гильзы 6 зависит от давления поступающего воздуха, от степени сжатия пружины 20, при этом степень сжатия пружины регулируется и может быть протарирована на необходимое количество воздуха.

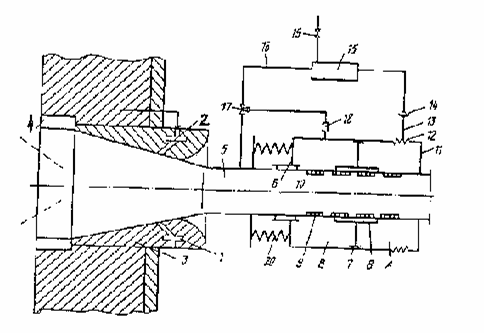

Рис. Горелочное устройство
