Номер

29-373-03

Наименование проекта

Аппаратура дипольного электромагнитного профилирования ДЭМП-СЧ

Назначение

Поиск и разведка геологических объектов с высокой и низкой эл/проводностью, геологического картирования, обнаружения зон технич-х нарушений, решения ряда инженерно-технич. задач (обнаружение трубопроводов, кабелей, металлич.включений и др.)

Рекомендуемая область применения

При разномасштабных геолого-съемочных, поисково-разведочных и оценочных работах методами дипольного электромагнитного профилирования, частотного зондирования, врщающегося поля; научных работах и учебных целях

Описание

Описание к ИЛ № 29-373-03

Результат выполнения конструкторско-технологической разработки.

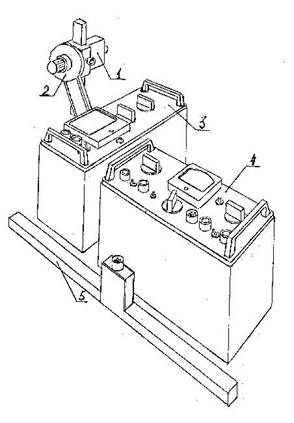

Аппаратура включает в себя (см. рис.) приемное 3, передающее 4 устройства, комплект передающих 5 и приемных 1 магнитных антенн и угломерное устройство 2.

Приемное и передающее устройства выполнены в виде компактных блоков. Ручки управления, входные и выходные разъемы, индикаторы расположены на передней панели. Приемная антенна закрепляется с помощью угломерного устройства непосредственно к корпусу приемника. Угломерное устройство позволяет фиксировать антенну в горизонтальном и вертикальном положениях. Измеряя горизонтальную Н_rи вертикальную Н_zсоставляющие магнитного поля, можно определить эффективное удельное сопротивление породr(ОмЧм).

Рис. Аппаратура дипольного электромагнитного профилирования ДЭМП-СЧ

Преимущества перед известными аналогами

Аппаратура ДЭМП-СЧ отличается повышенной чувствительностью, помехозащищенностью, высокой производительностью, простотой в эксплуатации

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике

Технико-экономический эффект

Повышение производительности в 3 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

24.09.2003
