Описание к ИЛ № 29-370-03

Результат выполнения конструкторско-технологической разработки.

Концентратор (см. рис.) включает чашу 1, приводимую во вращение электродвигателем 2. Чаша 1 выполнена в виде усеченного конуса, обращенного большим основанием вниз, прикрепленного к шкиву 3 зажимами 4. Шкив 3 представляет собой колесо, не менее чем с четырьмя спицами, посаженное на верхний конец вала 5 посредством подшипниковой опоры 6. В верхней части чаши, у загрузочного отверстия с воронкой 7, имеется распределительная площадка 8. В нижней части чаши 1, с внешней стороны, расположена напорная камера 9, сообщающаяся с межрифельным пространством через специальные отверстия 10. Подвод воды в напорную камеру 9 осуществляется через патрубок 11, полый вал 5 и каналы 12 в спицах шкива 3. На торце шкива 3, у основания установлены с эксцентриситетом к собственной оси вращения, по меньшей мере, два ролика 13. Ролики 13 окатываются по специальному фланцу 14. Движение вала 5 осуществляется по шлицам 15 и обеспечивается постоянно сжатой пружиной 16. На нижнем конце вала 5, внутри патрубка 11, имеется гайка-поршень 17.

Все узлы и детали концентратора скомпонованы на станине 18 с поддоном 19 и защищены кожухом 20.Концентратор работает следующим образом. При включении эл/двигателя чаша 1, прикрепленная к шкиву 3, получает вращение вокруг ее оси посредством ременной передачи. Ролики 13, установленные на конце шкива 3, окатываясь по фланцу 14 с эксцентриситетом к собственной оси вращения, сообщают рабочему органу вместе с валом 6 перемещения по вертикали, т.е. создают колебания чаши 1. Одновременно с включением привода в межрифельное пространство конуса подается вода через патрубок 11, полый вал 5, каналы 12 и специальные отверстия 10. Закрепленная на нижнем конце вала 5 гайка-поршень 17 посредством возвратно-поступательных движений внутри патрубка 11 создает переменное давление разрыхляющей воды в системе, обеспечивая пульсацию.

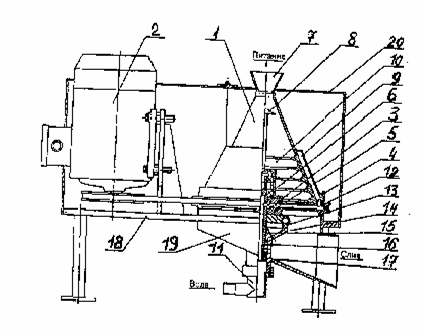

Рис. Центробежный концентратор
