Описание к ИЛ № 29-369-03

Результат выполнения конструкторско-технологической разработки.

Устройство (см. рис.) включает горелку, состоящую из нижнего 1, среднего 2 и верхнего 3 цилиндров. В цилиндре 1 и в уступе 4 с радиальной длинойhимеются щели 5 и вертикальные отверстия 6 для подсоса воздуха.

Нижним цилиндром 1 с диаметромd_ни длинойl_нгорелка установленана приливе газосборного колокола 7 с диаметром отверстияd_п. Верхний цилиндр 3 с диаметромd_ви длинойlвсоединен с системой газохоход 8. Поверхность уступа 4 выполнена с наклоном к линии горизонта под угломa.

Устройство работает следующим образом. Под действием разрежения, создаваемого дымососом, анодный газ через прилив газосборного колокола 7 поступает в нижний цилиндр 1 горелки и смешивается с подсасываемым через щели 5 воздухом. При входе газовоздушного потока в средний цилиндр 2 большого диаметраd_си длинойl_собразуется рециркуляционный поток вдоль всей боковой стенки цилиндра.

При рециркуляции потока горючие компоненты интенсивно смешиваются с воздухом, и длительное время находятся в зоне высоких температур. Интенсивному смешению способствует естественный подвод воздуха через вертикальные отверстия 6 в уступе 4. Воздух нагревается при контакте с наружной поверхностью нижнего цилиндра 1, при этом повышается температура горения и стабильность работы горелочного устройство.

При истечении газовоздушной смеси из среднего цилиндра 2 большого диаметра происходит сужение потока на расстоянии, равном высоте среднего цилиндра. При этом происходит дополнительная турбулизация и перемешивание потока, интенсивное и полное горение горючих компонентов. Продукты горения через выходное отверстие горелки удаляются в систему газоходов 8.

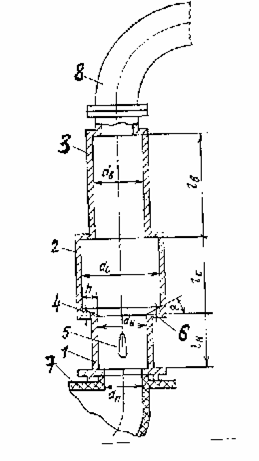

Рис. Устройство для сжигания газа алюминиевого электролизера

с двойным аэродинамическим эффектом
