Описание к ИЛ № 29-366-03

Результат выполнения конструкторско-технологической разработки.

Звено 1 трубопровода выполнено (см. рис.) в виде надувного баллона со сквозным внутренним отверстием. Пространство между внешней 2 и внутренней 3 стенками баллона заполнено газом, например, гелием, с обеспечением плавучести собранного трубопровода. Подачу газа и выпуск его из баллона осуществляют через клапанное устройство 4.

Звенья трубопровода герметично соединены между собой с возможностью изгиба в местах сочленений. Одним из возможных вариантов может быть соединение с помощью гофрированной резиновой секции 5.

Предлагаемое устройство может быть использовано в работе карьерной вентиляционной системы следующим образом. На монтажной площадке осуществляют сборку трубопровода расчетной длины. Для этого необходимое количество звеньев 1 наполняют гелием с созданием избыточного давления в пространстве между внешней 2 и внутренней 3 стенками, и герметично соединяют между собой с помощью гофрированных резиновых секций. 5. Концы трубопровода крепят на мобильных устройствах 6, присоединяя их к специальным патрубкам 7.

Патрубки 7 выполняют поворотными и сочлененными с переходными устройствами 8. Вентиляторная установка 9 может быть расположена на одном из мобильных устройств 6 или сразу на обоих.

Проветривание карьера осуществляют по нагнетательной, всасывающей или комбинированной схеме.

а)

б)

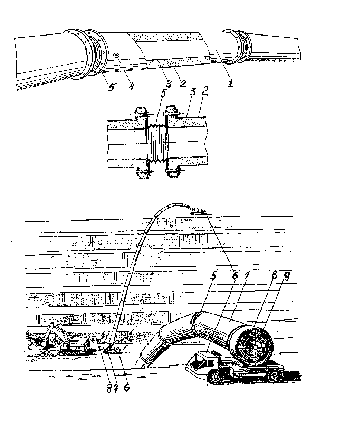

Рис. Вентиляционный гибкий трубопровод

а) общий вид

б) карьерная вентиляционная система с использованием

предлагаемого устройства.
