Описание к ИЛ № 29-365-03

Результат выполнения конструкторско-технологической разработки.

Способ заключается в следующем. Отбракованные ввиду заклинивания и износа шарошек трехшарошечные долота, состоящие из корпуса 1, лап 2 и шарошек (на рис. не показано), промывают в керосине и очищают от грязи. Шарошки отрезают от лап 2 и к лапам для усиления приваривают накладки 3. Затем фрезеруют радиальные пазы 4, причем расположение оси 5 фрезерования зависит от физико-механических свойств горных пород, где предполагается использовать восстановленное долото, и может изменяться на уголa(рис. Б) от 0 до 20°, в сторону, против часовой стрелки, возрастая с увеличением коэффициента крепости породы.

Перпендикулярно пазам 4 сверлят отверстия 6 под палец 7. Вставляют породоразрушающий диск 8, который предварительно армируют по периметру зубками (штырями) 9 из металлокерамического твердого сплава, в паз 4 и соединяют его с лапой 2 посредством пальца 7 и шайб 10.

Породоразрушающий диск 8 должен свободно вращаться на пальце 7. Буровое долото восстановлено и готово к вторичному использованию.

                                    а)                                                                 б)

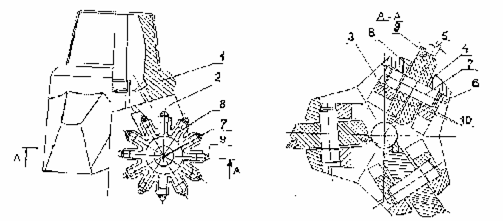

Рис. Способ вторичного использования буровых долот

а)- восстановленное буровое долото

б) - разрез А-А
