Результат выполнения конструкторской разработки

Объект с установленными на нем верхним и нижним источниками магнитного поля перемещают относительно путепровода, содержащего верхнюю и нижнюю обмотки. Последние образуют соосными витками вертикальные статоры на всем протяжении путепровода. Объект продвигают от одного статора к другому, кратковременно изменяя угля наклона источников магнитного поля объекта по отношению к виткам очередного статора после достижения соосного магнитного взаимодействия между ними.

Технический результат, получаемый от использования предлагаемого изобретения, заключается в возможности перемещения объекта (транспортного экипажа или элемента его несущей конструкции) вдоль пути только за счет его магнитного взаимодействия с путем, т.е. без использования специального линейного двигателя

Указанный технический результат достигается тем, что в путепроводе создают статорное магнитное поле по меньшей мере двумя статорными обмотками, при этом источники магнитного поля перемещаемого объекта, выполненные в виде винтовых спиралей, располагают в плоскостях, параллельных направлению перемещения, образуя соосными витками вертикальные статоры на всем протяжении путепровода, при этом объект продвигается от одного вертикального статора к другому, кратковременно изменяя угля наклона источников магнитного поля объекта по отношению к виткам очередного вертикального статора после достижения соосного магнитного взаимодействия между ними.

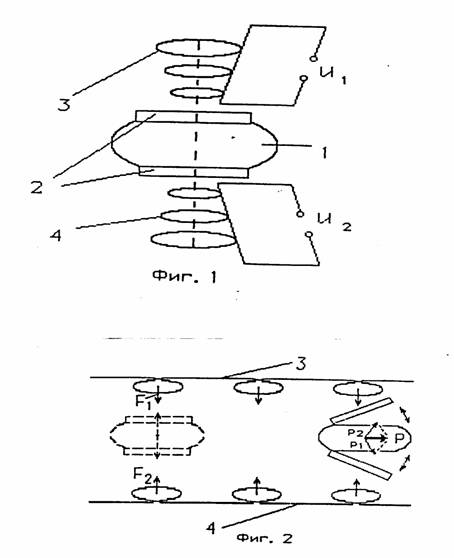

На фиг. 1 показан общий вид перемещаемого объекта и путепровода , фиг. 2 - силы, задающие перемещение объекта.

Объект 1 с установленными на нем верхним и нижним источниками магнитного поля 2 перемещается относительно путепровода, содержащего верхнюю 3 и нижнюю 4 статорные обмотки, образующие соосными витками вертикальные статоры на всем протяжении путепровода.

Перемещение объекта 1 осуществляется следующим способом.

В начальный момент положения объекта 1, выведенного на сверхпроводящую магнитную опору, стабилизировано за счет соосного магнитного взаимодействия между источниками 2 и витками обмоток 3 и 4, образующими вертикальный статор. Магнитные силыf1 (сила магнитного взаимодействия витков обмоток 3 и верхнего магнитного источника 2 объекта 1) иf2 (сила магнитного взаимодействия витков обмотки 4 и нижнего магнитного источника 2 объекта 1) уравновешивает друг друга (фиг. 2).

Кратковременным изменением положения источников 2 или одного из них равновесие системы нарушается, силыf1 иf2 преобразуются в силыp1 иp2, действующие под углом, их результирующая силаpвыталкивает объект 1 в пространство магнитного взаимодействия с новым вертикальным статором, где его положение стабилизируется при достижении соосного взаимодействия. Дальнейшее перемещение происходит при последующих выталкиваниях объекта 1. Направление выталкивания задается углом разворота магнитных истояников 2 по отношению к направлению перемещения объекта 1.

Обмотки 3, 4 запитывают различными по величине напряжениямиu1 иu2, так как каждая из обмоток в большей или меньшей степени компенсирует действие силы тяжести объекта 1. синхронизация напряженийu1 иu2 достигается тем, что обмотки катушек 3, 4 идентичны (выполнены из одинакового материала, имеют одинаковую длину и число витков).

Для непрерывного магнитного взаимодействия короткозамкнутые контура источников 2 должны иметь размеры большие чем диаметр витков обмоток 3 и 4.
