Результат выполнения конструкторской разработки.

Техническим решением задачи является устранение болевых ощущений у животного и расширение эксплуатационных возможностей устройства.

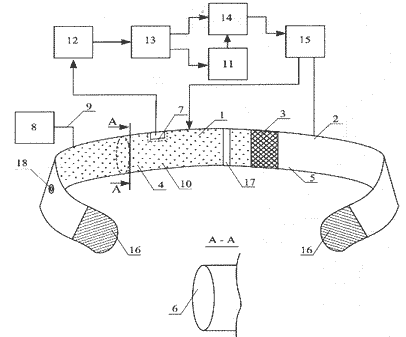

Устройство для электрической обработкиin vivoполостей и тканей вымени (см.рисунок) выполнено в виде гибкой эластичной манжеты, состоящей из двух частей 1 и 2, разделенных диэлектрическим материалом 3. Поверхности 4 и 5 манжеты, соприкасающиеся с телом животного, выполнены из токопроводящей резины, а поверхности с внешней стороны из плотной ткани.

Часть 1 манжеты имеет полость 6, внутри которой расположен датчик давления 7. Приспособление для создания давления выполнено в виде резиновой груши 8, соединенной с полостью 6 через 9. Полость 6 имеет прорезные отверстия 10 в токопроводящей резиновой поверхности 4. Система электрического воздействия выполнена из высокочастотного генератора 11, генератора прямоугольных импульсов 12, формирователя колоколообразной огибающей 13, амплитудного модулятора 14 и усилителя однополярных импульсов 15, соединенного с токопроводящей резиновой поверхностью 4 и 5, выполняющих роль электродов. Высокочастотный генератор 11 включен между выходом формирователя колоколообразной огибающей 13 и входом амплитудного модулятора 14. Поверхность 5 из токопроводящей резины выполняет роль второго электрода. Манжета на конце имеет фиксаторы 16 в виде «липучек», позволяющие регулировать объем обхвата вымени или части вымени и ограничитель 17 в виде скобы, регулирующей объем полости 6, имеющей отверстие 18 с клапаном для заполнения химическим веществом.

Предварительно полость 6 манжеты через отверстие 18 заполняют химическим веществом, например, противовоспалительным препаратом «Уберсан», содержащим серебро. Затем манжету накладывают на вымя таким образом, чтобы обрабатываемая часть или все вымя находилось между поверхностями 4 и 5 манжеты. Включают источник питания и с помощью груши 8 создают небольшое давление, под воздействием которого часть препарата начинает выдавливаться из отверстий 10, при этом срабатывает датчик давления 7 и подает сигнал на генератор прямоугольных импульсов 12, который начинает формировать прямоугольные импульсы, поступающие на формирователь колокообразной огибающей 13, с выхода которого колоколообразный импульс поступает на амплитудный модулятор 14, туда же поступают импульсы с высокочастотного генератора 14. Затем высокочастотные импульсы, смодулированные низкочастотной колокообразной огибающей, поступают на усилитель 15 и далее на поверхность 4, «подхватывая» при этом ионы серебра и другие поляризованные частицы препарата, мигрируют через мембрану полости в сторону поверхности 5, выполняющей роль второго электрода, и осуществляют таким образом обработку тканей и полостей вымени.
