Результат выполнения конструкторской разработки.

В процессе эксплуатации трубчатых печей Г9П028, предназначенных для подогрева высокозастывающей нефти, на внутренних поверхностях нагрева змеевиков интенсивно образуются кристаллические отложения, которые приводят к нарушению процесса теплообмена и необходимости проведения дополнительных ремонтных работ. Так, замена змеевиков только одной печи обходится примерно 200-250 тыс.рублей и 1800 час. ее работы. Все известные методы предупреждения и уничтожения солевых отложений на рабочих поверхностях нагрева оказались неэффективными.

Для решения этой задачи разработаны новые вибраторы с приводом от сжатого воздуха.

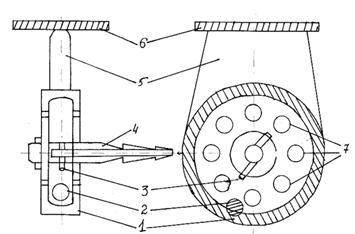

Вибратор состоит из обоймы 1 (см.рисунок), внутри которой по внутренней беговой дорожке может перемещаться стальной шарик 2, приводимый в движение за счет сжатого воздуха, исходящего из двух сопл 3, выполненных в штуцере 4. К обойме 1 крепится посредством электросварки волновод 5, который, в свою очередь, приваривается (крепится) к металлоконструкции теплообменного аппарата 6.

Вибратор работает следующим образом. При подаче сжатого воздуха стальной шарик 2 начинает вращаться, причем скорость его движения будет на порядок выше, чем в известных конструкциях за счет оригинального выполнения самих сопл (ноу-хау разработчиков), вследствие чего в обойме 2 возникают значительные центробежные силы и создаваемая вибрация через волновод 5 передается к металлоконструкции того или иного теплообменного аппарата 6. Отверстия 7 в боковых стенках служат для выхода отработанного сжатого воздуха.

За счет наружного ламинарного подслоя рабочих поверхностей нагрева удается обеспечить практически безнакипный режим работы.

По результатам работы подготовлены материалы для получения патента Российской Федерации.
