Результат выполнения технологической разработки.

В настоящее время внедряется система автоматического управления теплоэнергетическими процессами барабанных котлов, состоящая из программных устройств и пяти типовых систем автоматического регулирования: температуры перегретого пара, уровня воды в котле, давления пара в магистрали, разряжения в верхней части топки, расхода воздуха. Существующие типовые САР контролируемых координат барабанного котла не обеспечивают необходимую точность отработки управляющих воздействий.

На факультете Нефти газа и энергетики Кубанского государственного технологического университета разработана методика настройки типовой САР расхода воздуха.

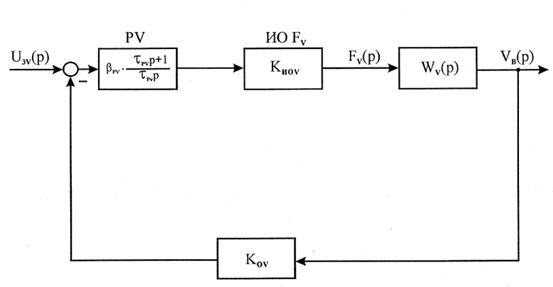

Структурная схема типовой САР расхода воздуха представлена на рисунке, где приняты следующие обозначения:

Структурная схема типовой САР расхода воздуха

;

- коэффициент передаточной функции;

- постоянные времени передаточной функции;

- регулятор расхода воздуха;

- исполнительный орган, регулирующий сечение

воздухопровода;

- задающее напряжение по расходу воздуха;

- сечение воздухопровода;

- расход воздуха;

- динамический коэффициент ;

- постоянная времени ;

- коэффициент ;

- коэффициент обратной связи по расходу воздуха.

При выборе параметров регулятора расхода воздуха в соответствии с зависимостями:

(1)

передаточная функция контура расхода воздуха по каналу «задающее напряжение по расходу воздуха - расход воздуха», принимает вид:

, (2)

где ;

.

Передаточная функция (2) идентична эталонной передаточной функции второго порядка, имеющей в числителе полином нулевой степени, приt=2, т.е. контур расхода воздуха отрабатывает управляющий сигнал с минимально возможной для данной системы ошибкой.

Реализация типовой САР расхода воздуха барабанного котла, настроенной в соответствии с рекомендованной методикой, позволит без дополнительных капитальных затрат интенсифицировать протекающие в барабанном котле теплоэнергетические процессы.
