Результат выполнения технологической разработки.

В настоящее время внедряется система автоматического управления теплоэнергетическими процессами барабанных котлов, состоящая из программных устройств и пяти типовых систем автоматического регулирования: температуры перегретого пара, уровня воды в котле, давления пара в магистрали, разряжения в верхней части топки, расхода воздуха. Существующие типовые САР контролируемых координат барабанного котла не обеспечивают необходимую точность отработки управляющих воздействий.

На факультете Нефти, газа и энергетики Кубанского государственного технологического университета разработана методика настройки типовой САР температуры перегретого пара.

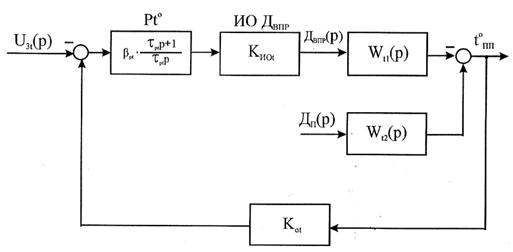

Структурная схема типовой САР температуры перегретого пара представлена на рисунке, где приняты следующие обозначения:

Структурная схема типовой САР температуры перегретого пара

;

;

- коэффициенты передаточных функций;

- постоянные времени передаточных функций;

- регулятор температуры;

- исполнительный орган, регулирующий расход воды на впрыск;

- задающее напряжение по температуре;

- расход воды на впрыск;

- расход пара;

- температура перегретого пара;

- динамический коэффициент ;

- постоянная времени ;

- коэффициент ;

- коэффициент обратной связи по температуре.

При выборе параметров регулятора температуры в соответствии с зависимостями:

(1)

передаточные функции контура температуры по каналам «задающее напряжение контура температуры - температура перегретого пара» и «расход пара - температура перегретого пара» соответственно принимают вид:

; (2)

,(3)

где: ;

.

Передаточная функция (2) идентична эталонной передаточной функции второго порядка, имеющая в числителе полином нулевой степени, при , т.е. контур температуры отрабатывает управляющий сигнал с минимально возможной для данной системы ошибкой.

Реализация типовой САР температуры перегретого пара барабанного котла, настроенной в соответствии с рекомендованной методикой, позволит без дополнительных капитальных затрат интенсифицировать протекающие в барабанном котле теплоэнергетические процессы.
