Результат выполнения конструкторской разработки.

Устройство предназначено для предотвращения накипи в котлах.

Целью разработки является повышение эффективности работы за счет расширения верхней границы частоты и амплитуды возбуждаемых колебаний и расширение функциональных возможностей.

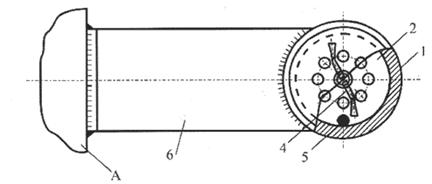

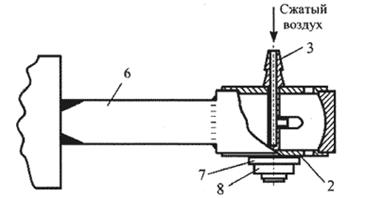

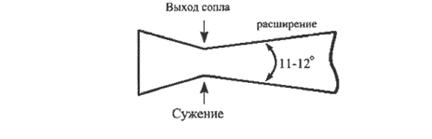

Устройство (см.рисунок) состоит из обоймы 1 (практически для этих целей используются внешние обоймы шарикоподшипников, например № 208 или др.), закрытой с двух сторон фланцами с отверстиями 2, которые скреплены между собой патрубком 3, имеющим канал для подачи сжатого воздуха при помощи впаянных в него в радиальном направлении сопл 4, выходные отверстия которых выполнены сужающимися, а потом расширяющимися (коническими).

Сжатый воздух подается непосредственно к шарику 5 (используется стальной шарик из того же шарикоподшипника, что и внешняя обойма) и приводит его в движение по кольцевой беговой дорожке обоймы 1, что обусловливает получение упругих колебаний, которые передаются с обоймы к очищаемой поверхности А при помощи скрепленного с ней ножевого волновода 7 и гайки 8.

Устройство работает следующим образом.

Сжатый воздух подается по каналу в патрубок 3 и далее выходит через сопла 4, оказывая давление на шарик 5, который начинает вращаться по внутренней кольцевой дорожке обоймы 1. Скорость истечения воздуха, за счет конструктивных особенностей выходных отверстий сопл, значительно превосходит скорость звука, по крайней мере, в два-три раза, вследствие чего соответственно увеличивается скорость движения шарика. Увеличение скорости шарика в два раза приводит к увеличению центробежной силы в четыре раза, а, следовательно, значительно расширяется верхняя граница частоты и амплитуды возбуждаемых в обойме 1 колебаний, которые через волновод 6 передаются на очищаемую поверхность А.

Предложенное техническое решение позволяет существенно расширить области возможного применения.
