Наименование проекта

Установка для исследования процессов транспортирования вязких сред по трубопроводам

Назначение

Для контроля давления, при транспортировки вязко-пластичных сред по трубопроводам в рыбной, мясной, молочной, кондитерской, химической консервной промышленностях, а также при производстве строительных материалов.

Рекомендуемая область применения

Для исследования процессов транспортирования и контроля давления среды по длине трубопровода, а также для определения расхода объемно-весовым способом.

Описание

Результат выполнения научно-исследовательской работы.

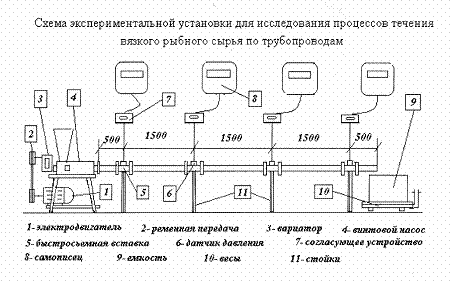

Установка включает в себя (см. рис. 1): электродвигатель 1; ременную передачу 2; вариатор 3; винтовой насос 4; вставки 5; датчики давления 6; согласующие устройства 7; потенциометрические самописцы 8; емкость 9; весы 10; стойки 11 и элементы трубопровода.

Принцип работы установки и метод контроля давления: при течении вязкой среды по трубопроводу определяется падение давления по длине трубопровода датчиками ТМД 15, сигналы которых, преобразуются и записываются самописцами потенциометров. В случае необходимости измерения давления в одной точке в схему включается только один датчик. Расход сырья определяется объемно-весовым способом.

Диапазон измерения давлений от 0,05•10 ⁵ до 25•10 ⁵ Па

РИС 1

Преимущества перед известными аналогами

Меньшая металлоемкость; компакность установки; возможность плавного регулирования скорости течения среды; автоматическая запись расхода, давления и температуры; возможность быстрой смены длин, диаметров, материала труб (стекло, полимер)

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости в 2 раза, снижение материалоемкости в 1,5 раза, повышение производительности труда и экономия материалов.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.02.2003
