Результат выполнения научно-исследовательской работы

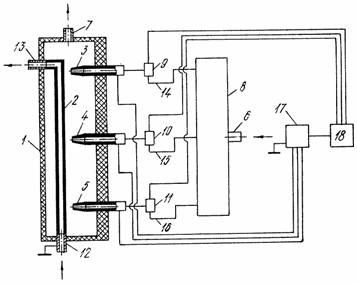

Импульсный озонатор содержит камеру подготовки газовой среды 1, общую шину 2, короноразрядные электроды 3, 4 и 5, патрубки 6 и 7 соответственно для подачи кислорода или воздуха и для выхода озоновоздушной смеси, промежуточную емкость 8, пневмоклапаны с электромагнитным управлением 9, 10 и 11, патрубки 12 и 13 соответственно для подвода и отвода охлаждающей воды, трубопроводы 14, 15, и 16, источник высокого напряжения 17 и блок управления 18.

Импульсный озонатор работает следующим образом.

Кислород или кондиционный воздух под давлением через патрубок 6 поступает в промежуточную емкость 8 и заполняет ее. Блок управления 18 включает источник высокого напряжения 17 и последовательно один за другим открывает на определенный малый промежуток времени пневмоклапаны с электромагнитным управлением 9, 10 и 11. Одновременно с этим источник высокого напряжения 17 в той же последовательности выдает импульсы высокого напряжения на короноразрядные электроды 3, 4 и 5. Между этими короноразрядными электродами 3, 4 и 5 и общей шиной 2 также последовательно образуются барьерные коронные разряды, во внутреннюю область которых подается порция кислорода или кондиционного воздуха. Под действием барьерных коронных разрядов поданная порция кислорода или кондиционного воздуха ионизируется с образованием озона и других окислителей (o ^-₁, О ^-₂, О ^-₃, ОН ^- и др.). Из камеры подготовки газовой среды 1 озон и другие окислители через патрубок 7 поступают на технологические нужды процесса очистки питьевой или сточных вод. Работа озонатора в импульсном режиме, при котором подача кислорода или кондиционного воздуха и высокого напряжения на короноразрядные электроды 3, 4 и 5 производится в заданной последовательности, обеспечивает высокую эффективность процесса образования озона и других окислителей при стабильном тепловом режиме с минимальными потерями электрической энергии. Количество короноразрядных электродов 3, 4 и 5 и соответственно пневмоклапанов с электромагнитным управлением 9, 10 и 11 определяется требуемой производительностью озонатора по выработке озона.

Предлагаемое техническое решение позволяет получить экономический эффект за счет рационального использования энергии электрического разряда для образования озона, а также за счет компактности озонатора, высокой надежности его в работе и экологической безопасности.
