ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 13-013-03 |
|
Наименование проекта Раскатник жесткий регулируемый |
|
Назначение Для раскатывания сквозных внутренних диаметров цилиндров диаметром 70 мм и глубиной 600 мм на металлорежущих станках |
|
Рекомендуемая область применения Машиностроение. Механообработка. |
|
Описание
Результат выполнения конструкторской разрабтки Состоит из шпинделя (см. рис.) 1, на котором собирается подвижной корпус 3. Рабочими деталями являются гостированные шарики, собранные в сепараторе 5. Резьбовая часть шпинделя и гайки 2 позволяют настраивать раскатник на диаметр обрабатываемого отверстия путем перемещения шариков по поверхности конусной втулки 4. Высокие обороты вращения сепаратора с рабочими шариками обеспечивают два упорных шариковых одинарных подшипника 6, которые устанавливаются и крепятся на шпинделе с помощью фланца 7 и гайки 8. Для жесткости инструмента и соблюдения соосности его с обрабатываемой деталью в корпусе 2 раскатника устанавливаются четыре колодки. Для охлаждения детали и инструмента и облегчения рабочего процесса предусмотрена подача смазывающей охлаждающей жидкости.
Раскатник крепится на борштанге. Раскатывание проводят за один проход.

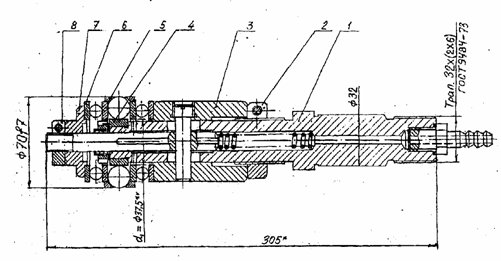

Рис. Раскатник жесткий регулируемый. |
|
Преимущества перед известными аналогами Жесткость инструмента. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Применение раскатника позволяет получить чистоту поверхности внутренних диаметров цилиндров до 8-9 класса, повышенную стойкость этой поверхности за счет упрочнения. |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 08.08.2003 |
